当前 MHT.TauFlow 软件 alpha 版本已完成开发，其核心功能体系包含几何建模、自动网格生成、多物理场求解计算、计算结果后处理及计算结果可视化五大模块。
为具体展示 TauFlow 的功能，本次将以圆柱绕流算例为对象，依次演示利用TauFlow 进行网格生成、案例配置计算及物理场云图展示的全过程。 本次展示聚焦于其中三大模块，分别为几何导入后的自动化网格生成、多物理场配置求解计算及结果可视化呈现。在网格生成模块，此次案例展示 TauFlow 使用了背景网格参数设定、局部区域网格加密配置及边界层网格参数定义等功能，同时使用了一键式自动网格生成功能，以此实现几何模型导入后的全流程自动化网格构建。求解器模中，此次案例展示 TauFlow 针对不可压缩流动问题，使用了SIMPLE 速度压力耦合算法，层流模型，分离式传热模型，同时使用了求解器计算参数的自定义配置接口，以满足该算例下的数值模拟需求。结果可视化模块中，此次案例展示 TauFlow 使用了对压力场、温度场、速度场等关键物理场的云图可视化渲染功能，为计算结果的直观分析提供支持。
02教程概述 Tutorial Overview
本算例教程基于TauFlow alpha版本，以圆柱绕流模型为研究对象，详细介绍使用TauFlow平台执行稳态压力基下圆柱绕楼算计的执行流程。
几何模型
圆柱的直径为1m，计算区域为10×6×1m。圆柱绕流本是用CFD的一个经典问题，通常用于不同雷诺数下的尾涡脱落频率与平均升阻力。该问题雷诺数Re=200。
边界条件
流体入口：流速1m/s，温度293.15K
流体出口：自然流出
04TauFlow应用案例操作视频 Application Case
05TauFlow应用案例实操步骤 Application Cases
一、启动TauFlow平台
1.1 启动TauFlow

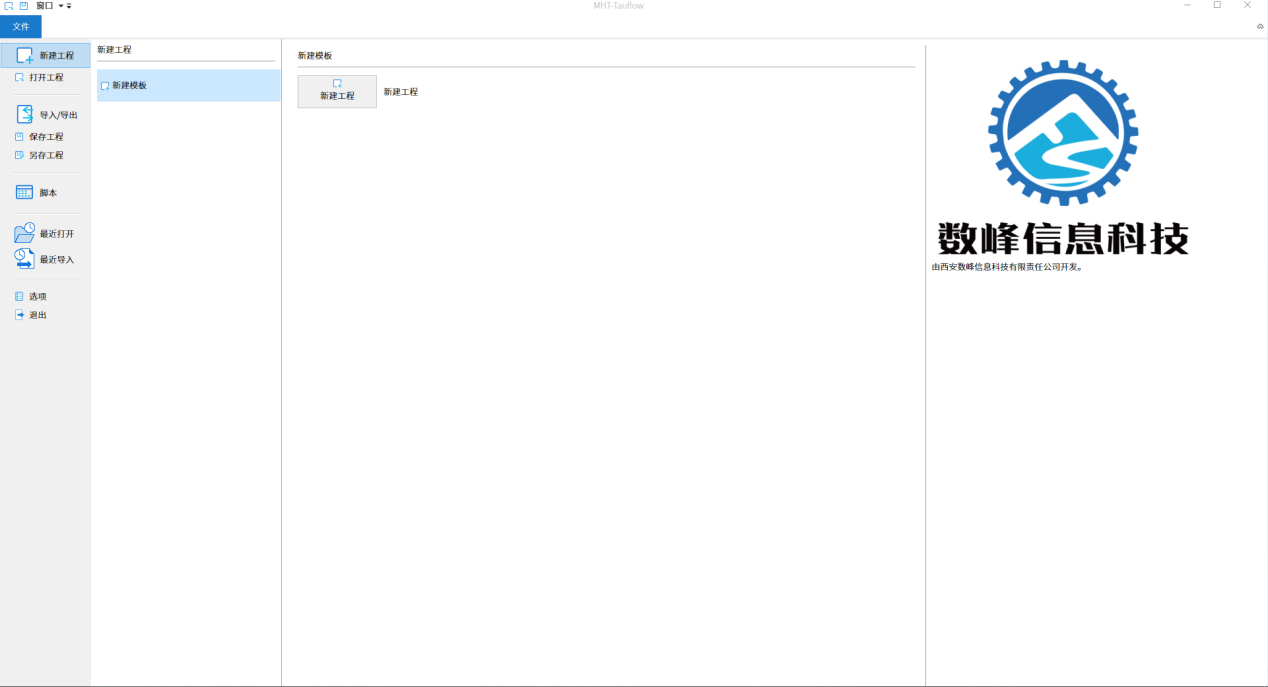

双击TauFlow.exe桌面启动程序启动软件平台，如下图1所示
▲图 1 TauFlow启动页
1.2 新建工程

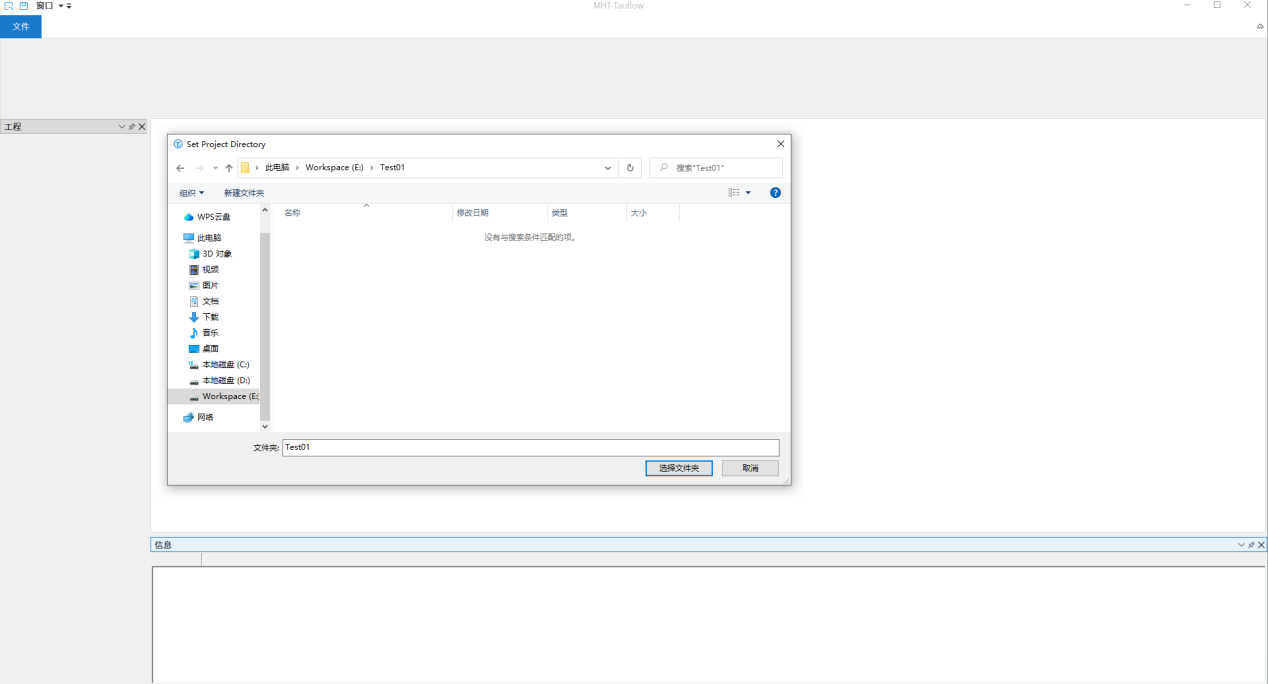

点击图1中新建工程按钮，打开如下图2所示工程文件工作路径
通过工程文件工作路径选择窗口，选择工程文件存在位置，完成新建工程操作
▲图 2 新建工程
1.3 TauFlow主界面

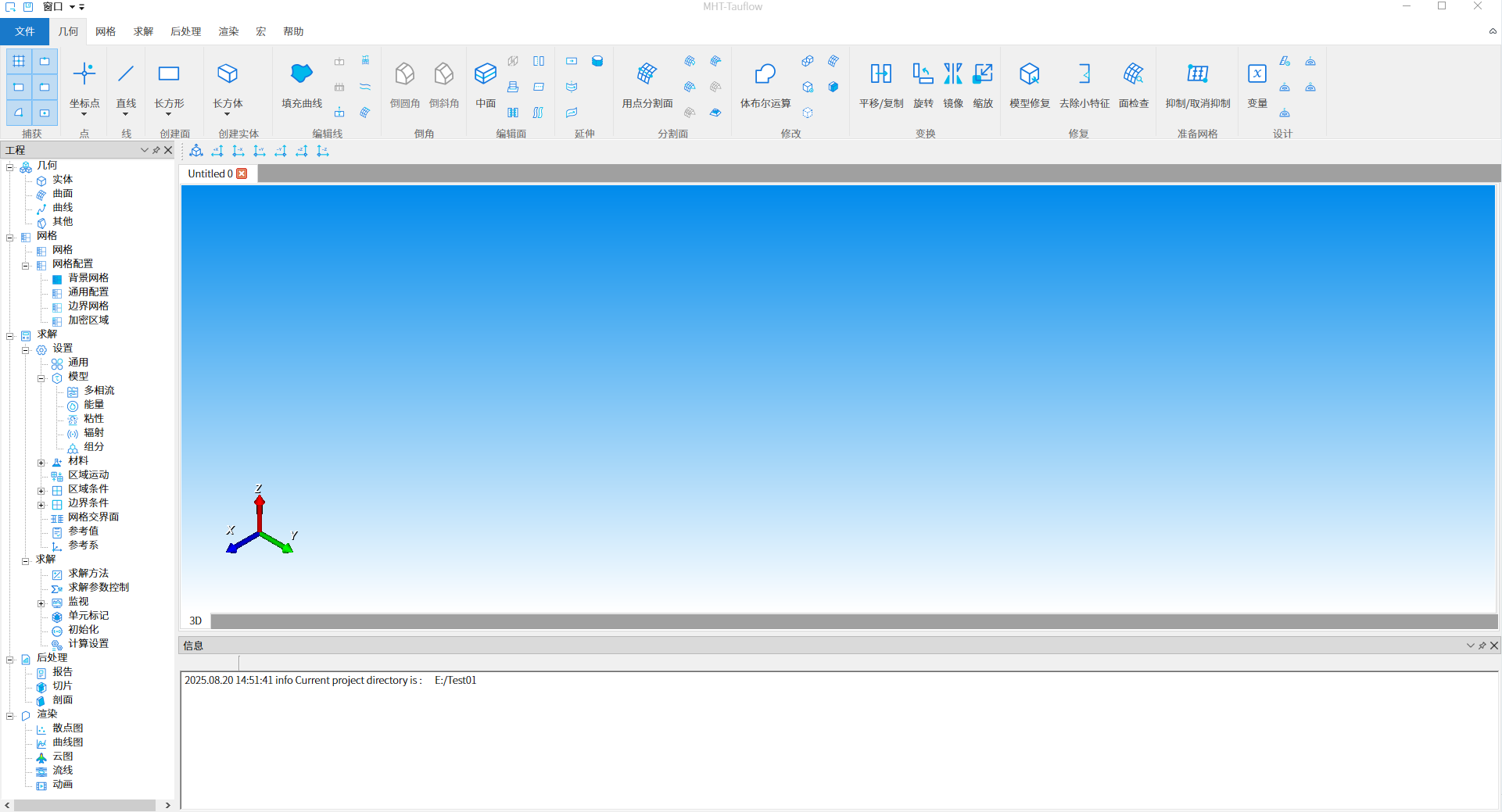

完成新建工程操作后，进入TauFlow软件主界面，如下图3所示
▲图 3 TauFlow主界面
二、网格生成
2.1导入几何信息

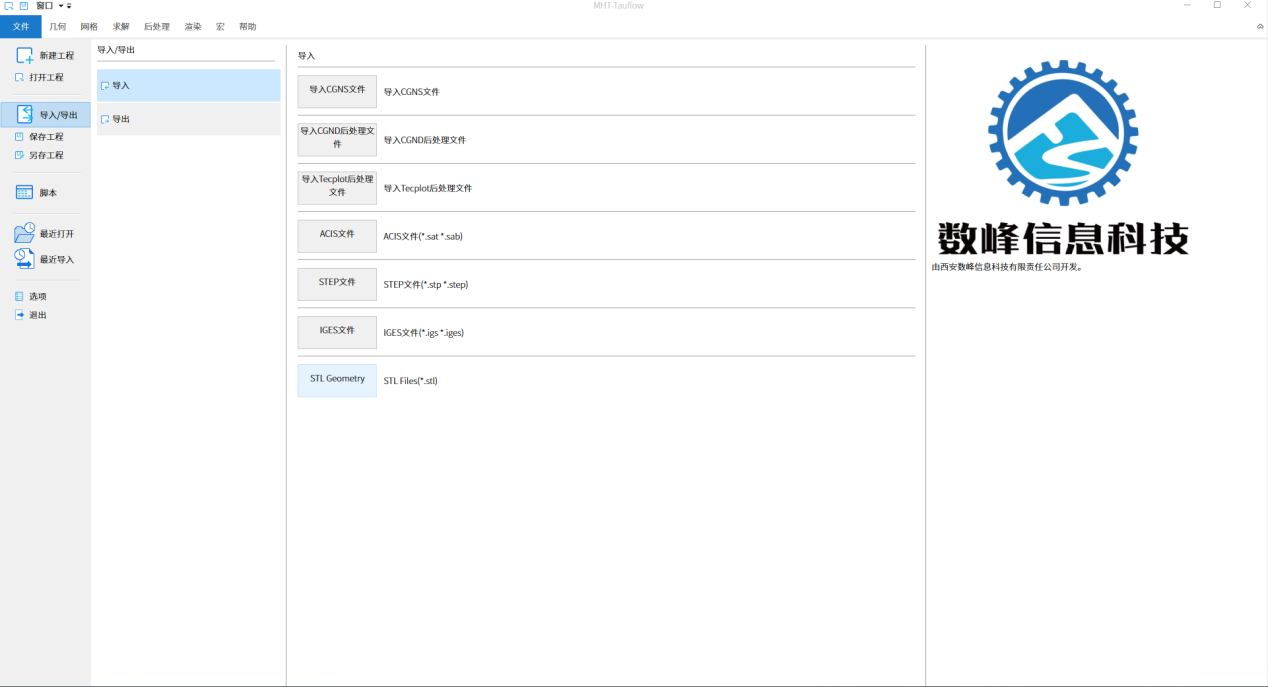

点击TauFlow主界面菜单来中的『文件』按钮，选择『导入/导出』选项，如下图4所示数据导出/导出界面
▲图 4 导入/导出设置

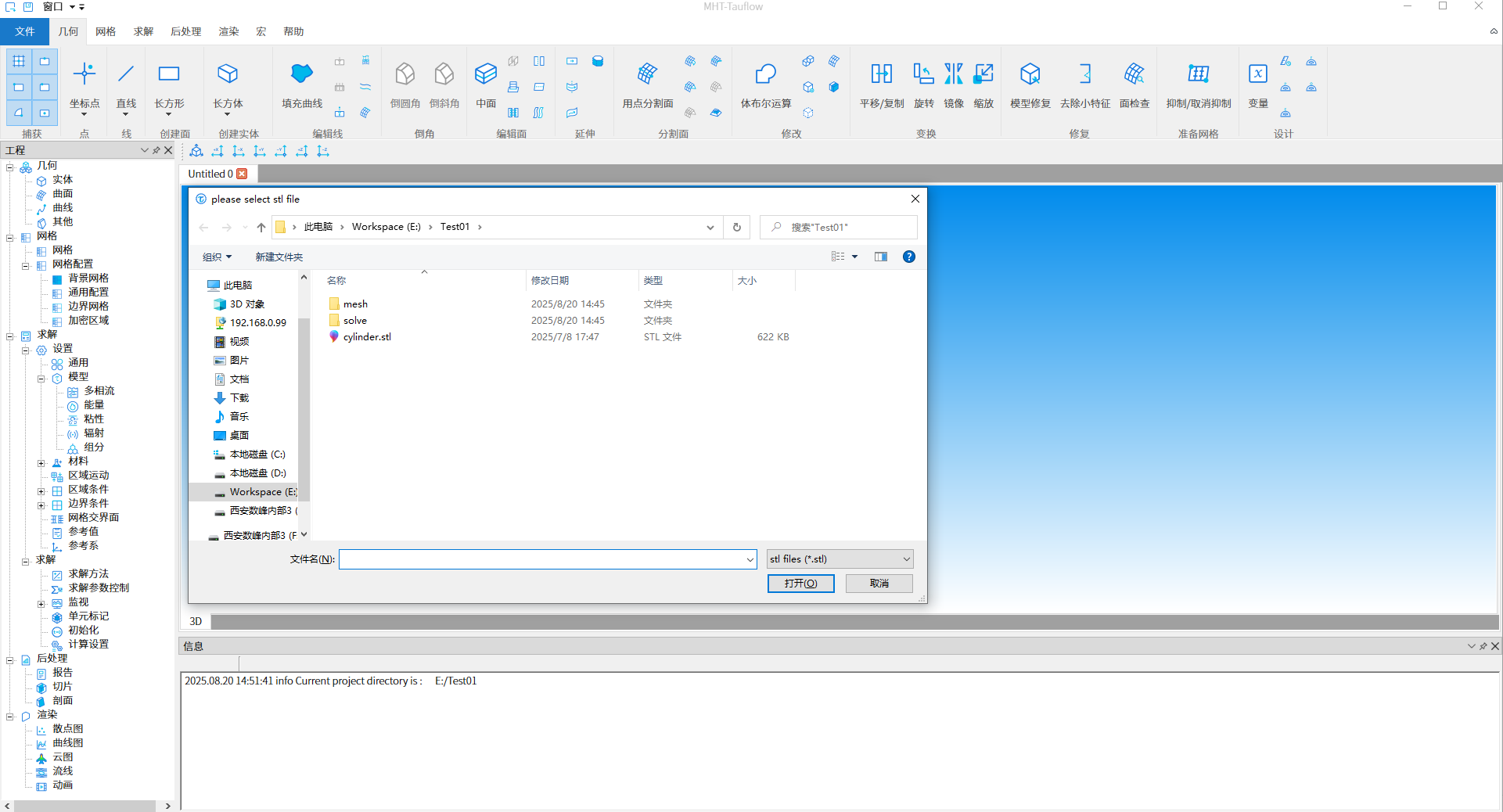

选择『导入』-『STL Geometry STL| Files(*.stl)』导入stl文件按钮，打开Stl几何信息文件导入窗口，如下图5所示导入文件窗口
▲图 5 导入几何信息stl文件

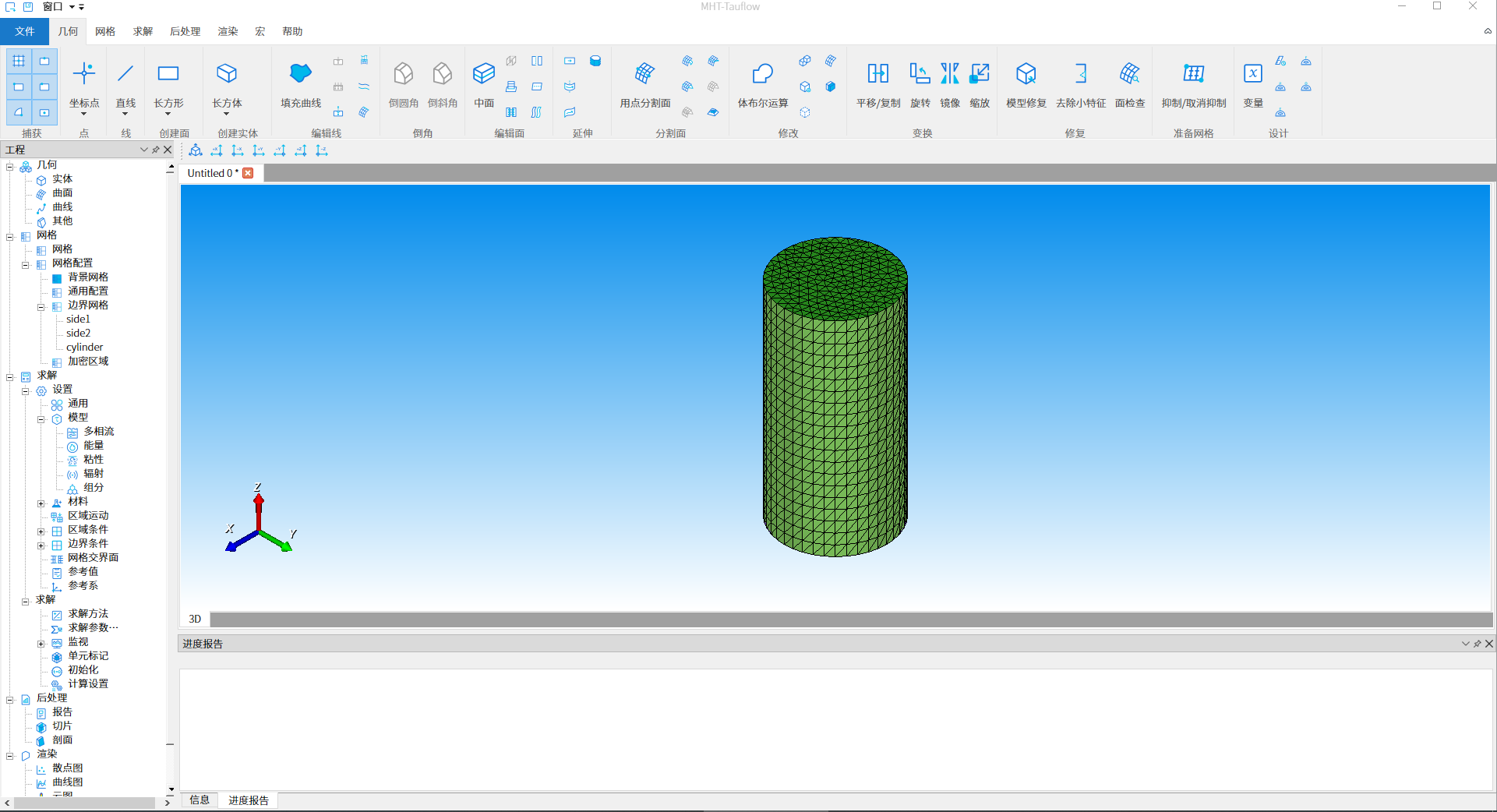

选择圆柱绕流cylinder.stl文件，导入几何信息，如下图6所示
▲图 6 几何信息导入
2.2背景网格设置

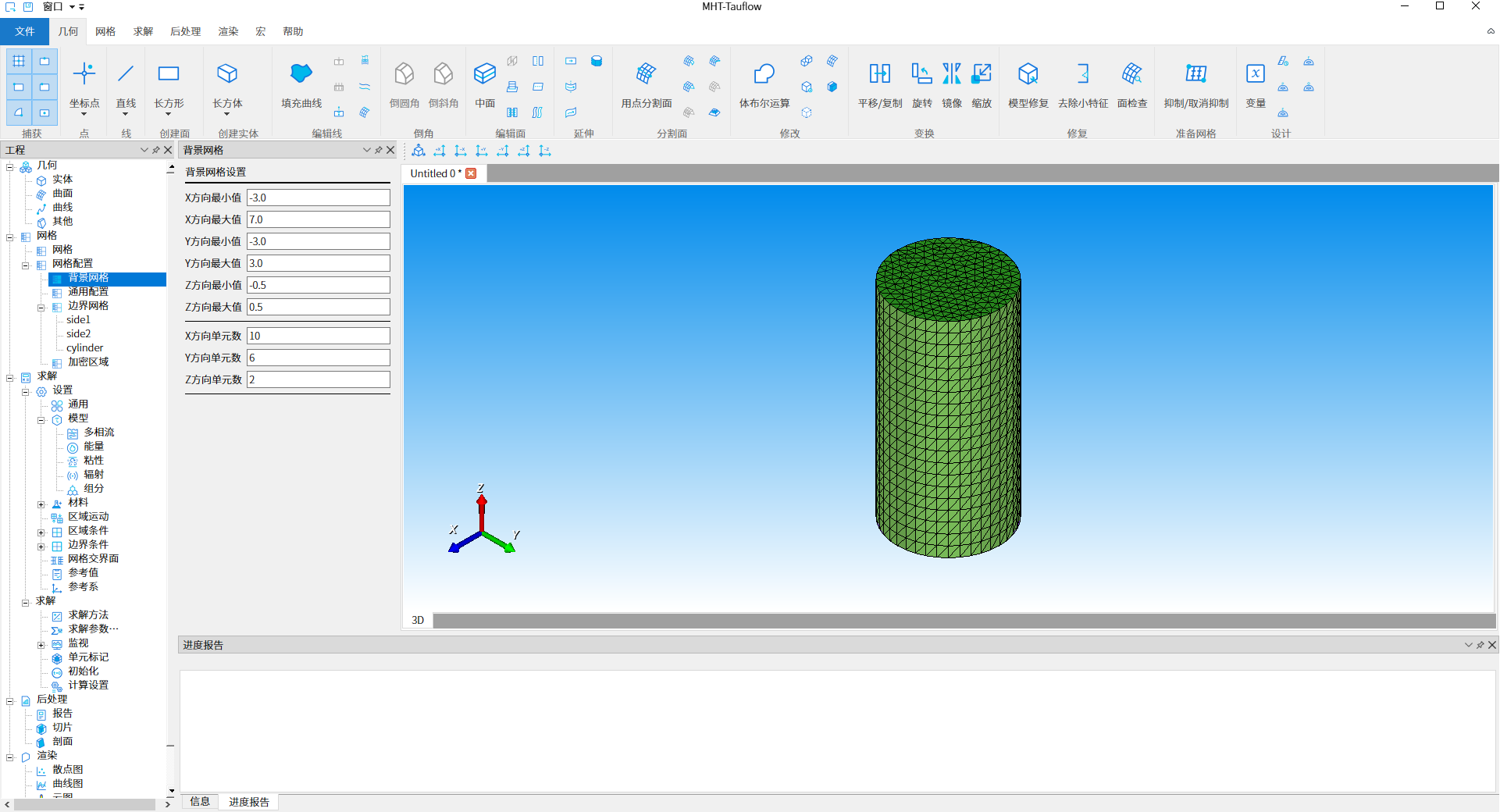

完成cylinder.stl几何信息导入口，双击工程树结构【网格 - 网格配置- 背景网格】节点，打开背景网格设置，此处使用默认值，如下图7所示
▲图 7 设置背景网格
2.3 边界网格设置

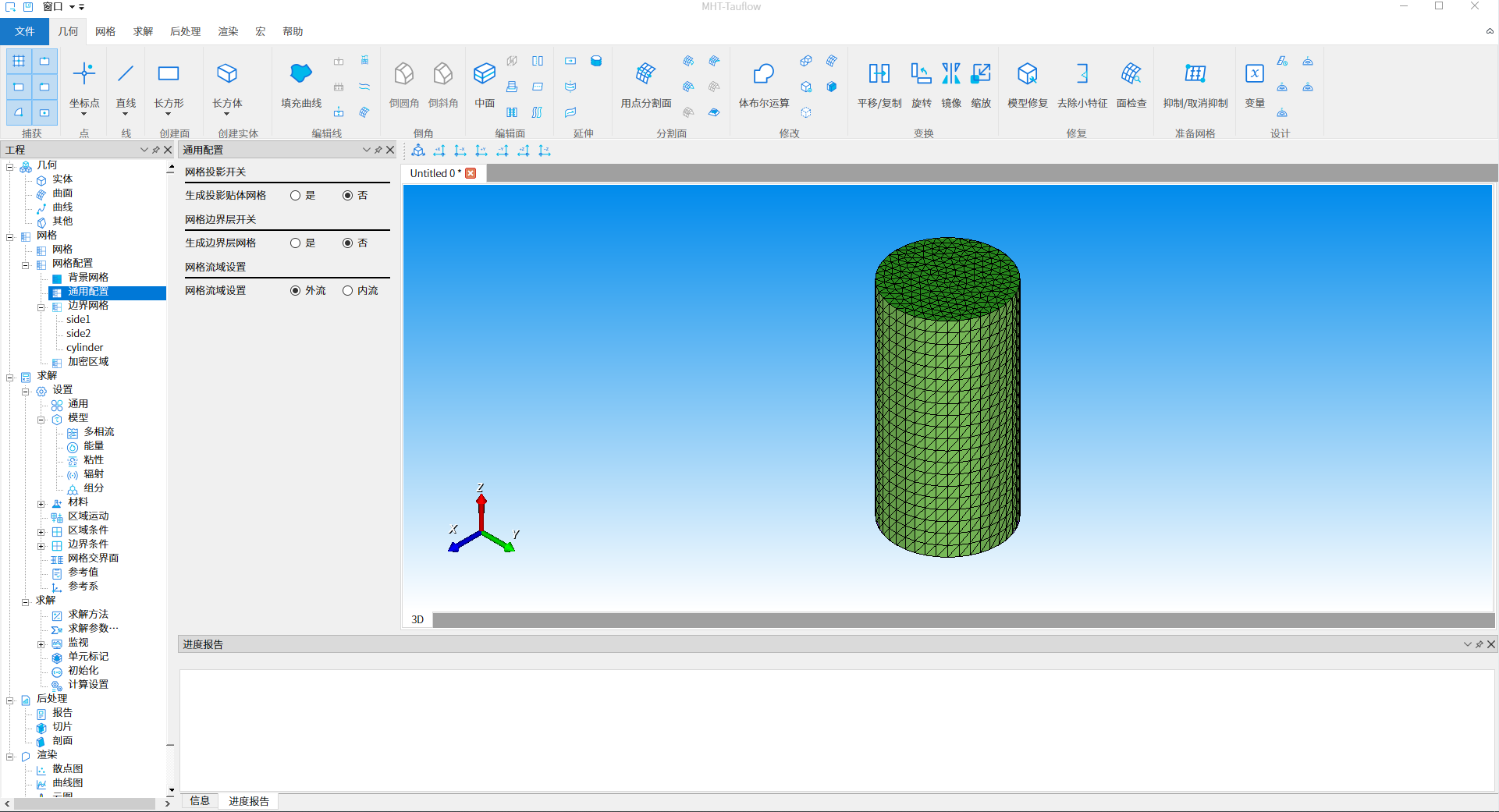

双击工程树结构【网格 - 网格配置 - 通用配置】节点，打开通用配置任务页面，如下图8所示
选择生成投影贴体网格『是』单选按钮
选择生成边界层网格『是』单选按钮
▲图 8 网格通用配置

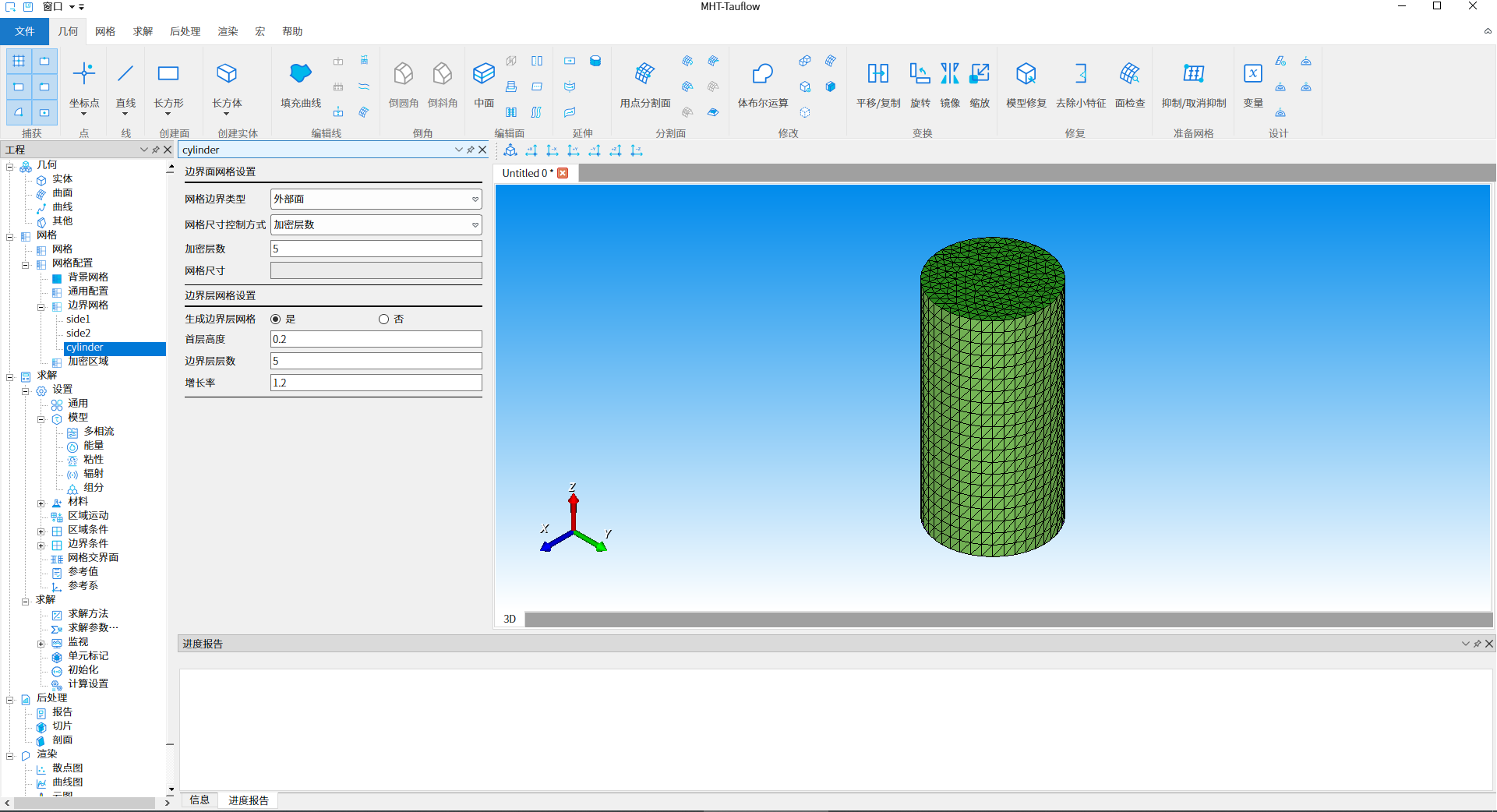

双击工程树结构【网格- 网格配置-边界网格 - cylinder】节点，进行边界网格设置，如下图9所示，选择生成边界层网格『是』单选按钮，其他参数此处使用默认值
▲图 9 设置流体区域边界网格
2.4 加密区域设置

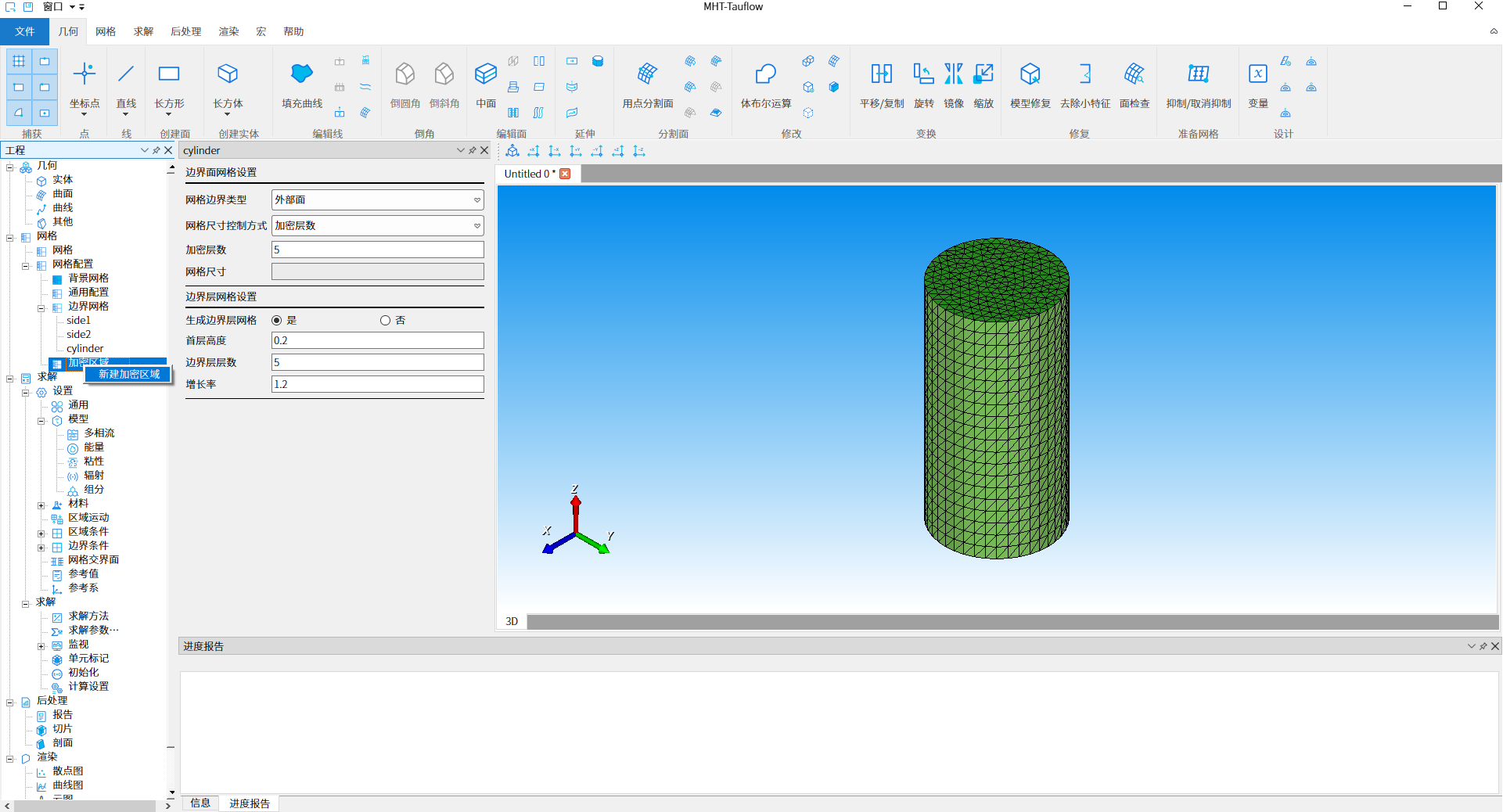

选择工程树结构【网格- 网格配置- 加密区域】节点，单击鼠标右键，弹出右键菜单，选择『新建加密区域』选项，如下图10所示
▲图 10 新建加密区域

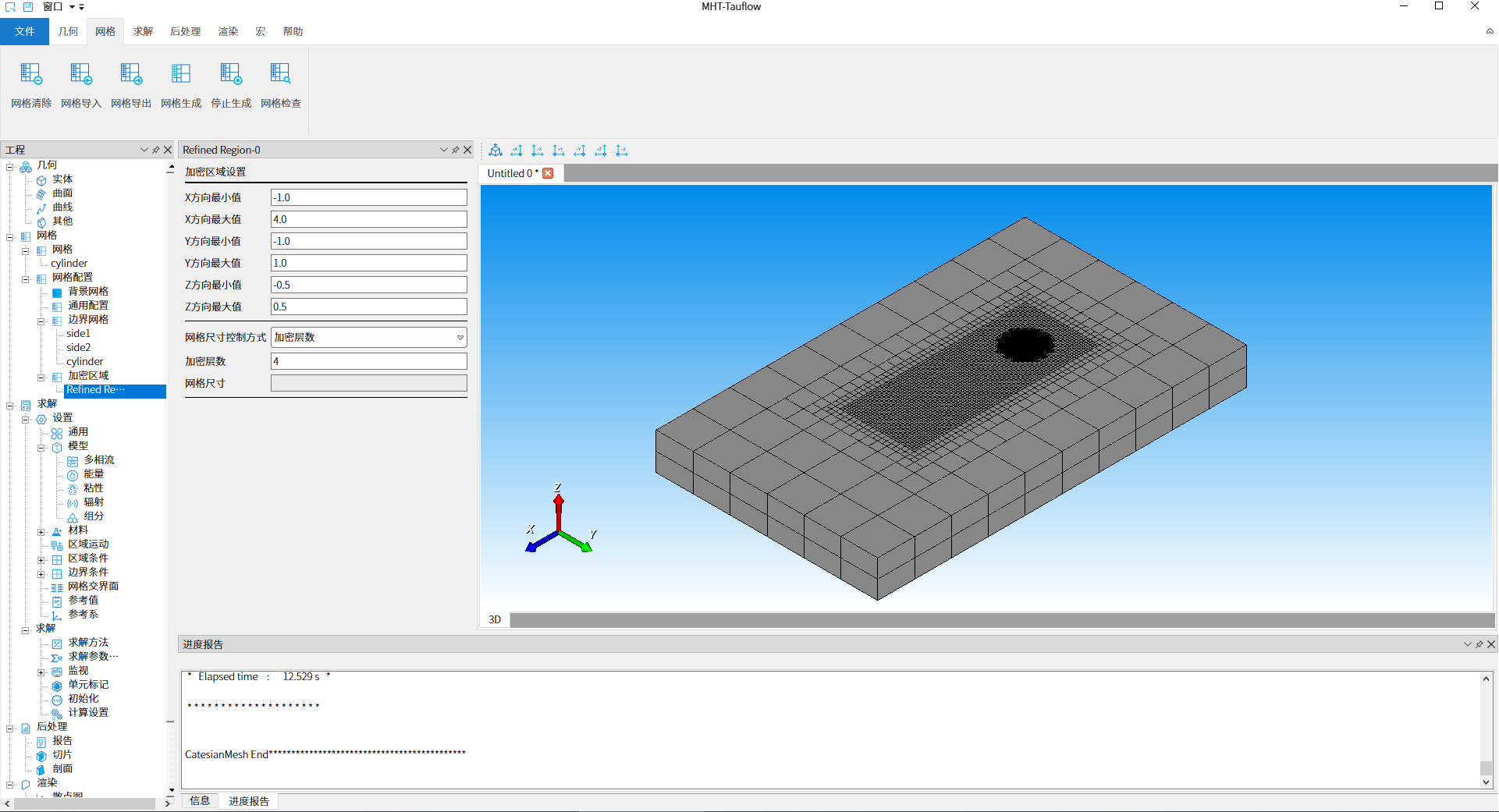

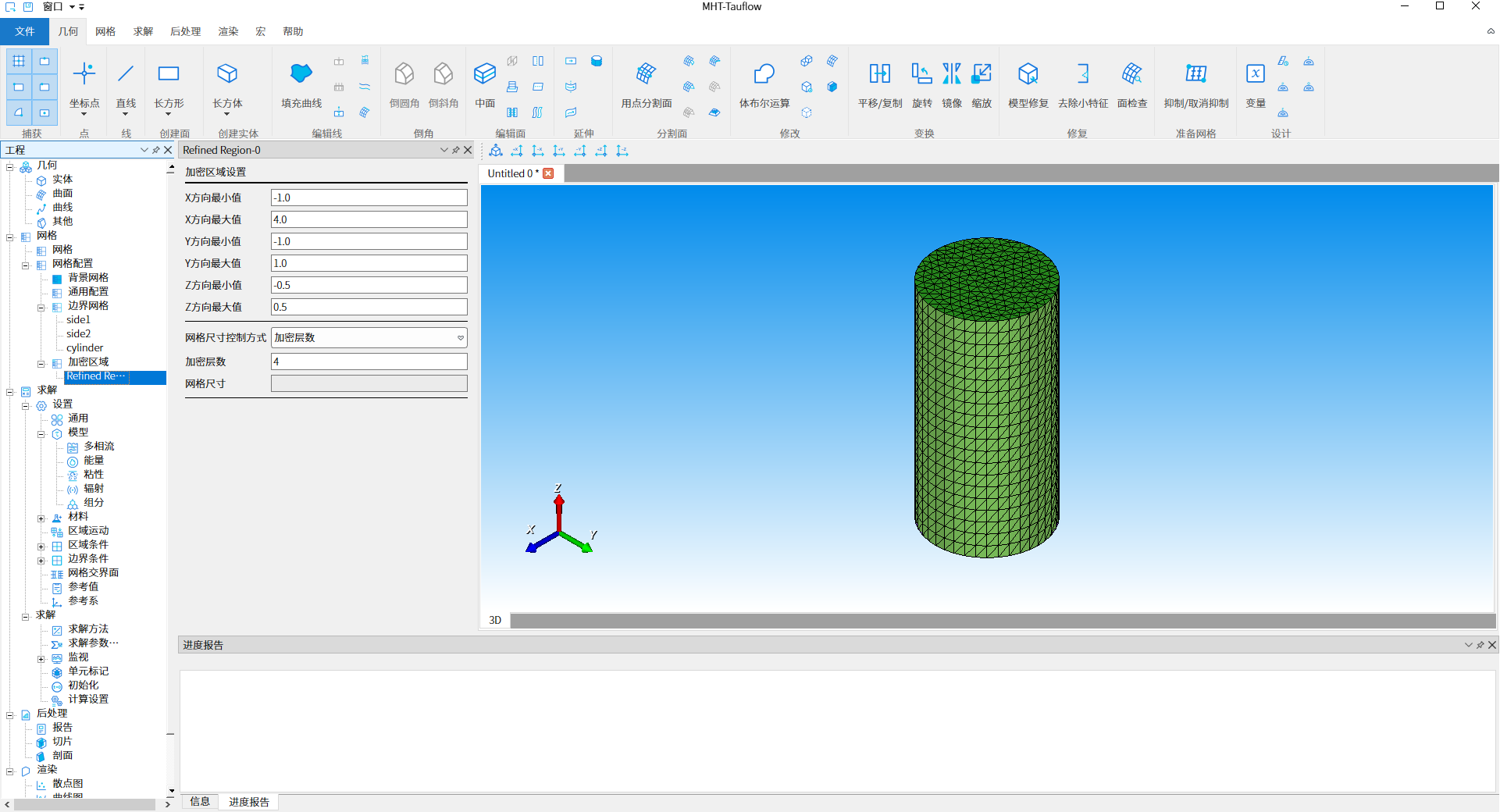

双击工程树结构【网格-网格配置-加密区域-Refined Region-0】节点，此处使用默认参数进行加密区域设置，如下图11所示
▲图 11 设置网格加密区
2.5 生成网格

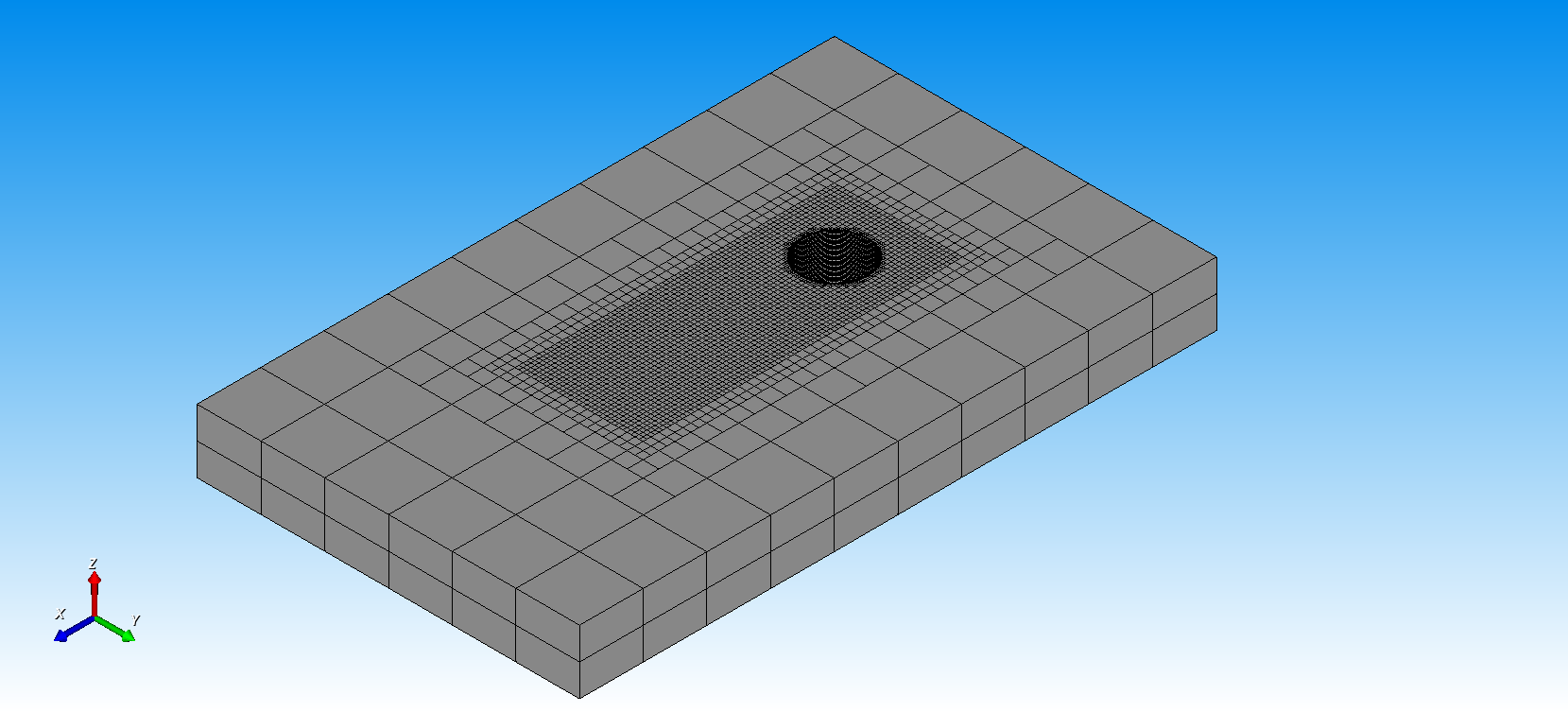

点击菜单栏『网格』网格选项卡，打开网格工具栏，单击工具栏中的『网格生成』网格生成按钮，执行网格生成操作，如下图12所示
▲图 12 网格生成
三、求解设置
3.1 通用设置

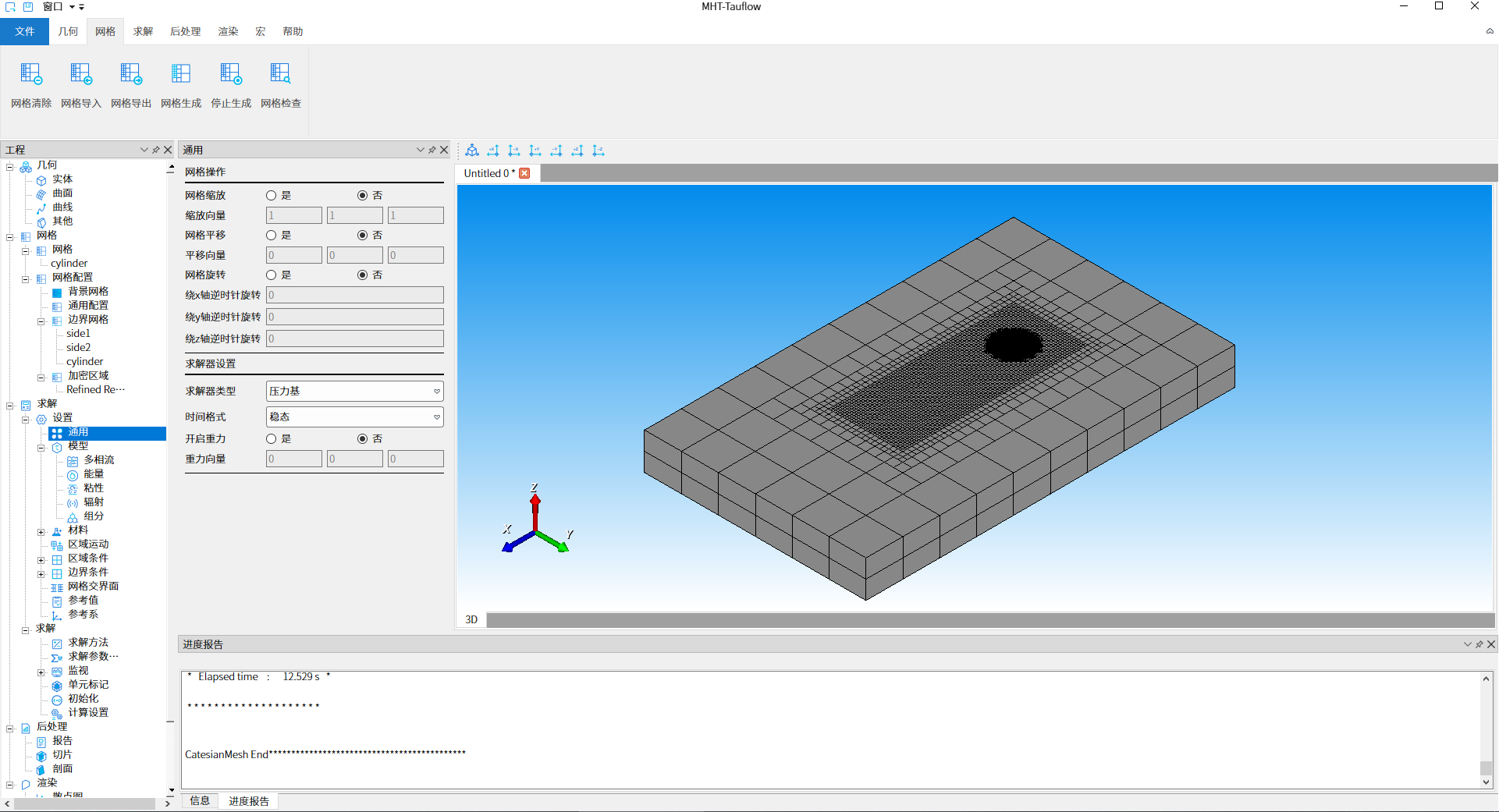

双击工程树结构【求解-设置-通用】节点，网格缩放、网格平移、网格旋转单选按钮都默认选『否』
求解器类型：压力基
时间格式：稳态
开启重力：『否』
▲图 13 选择压力求解稳态计算
3.2 模型设置

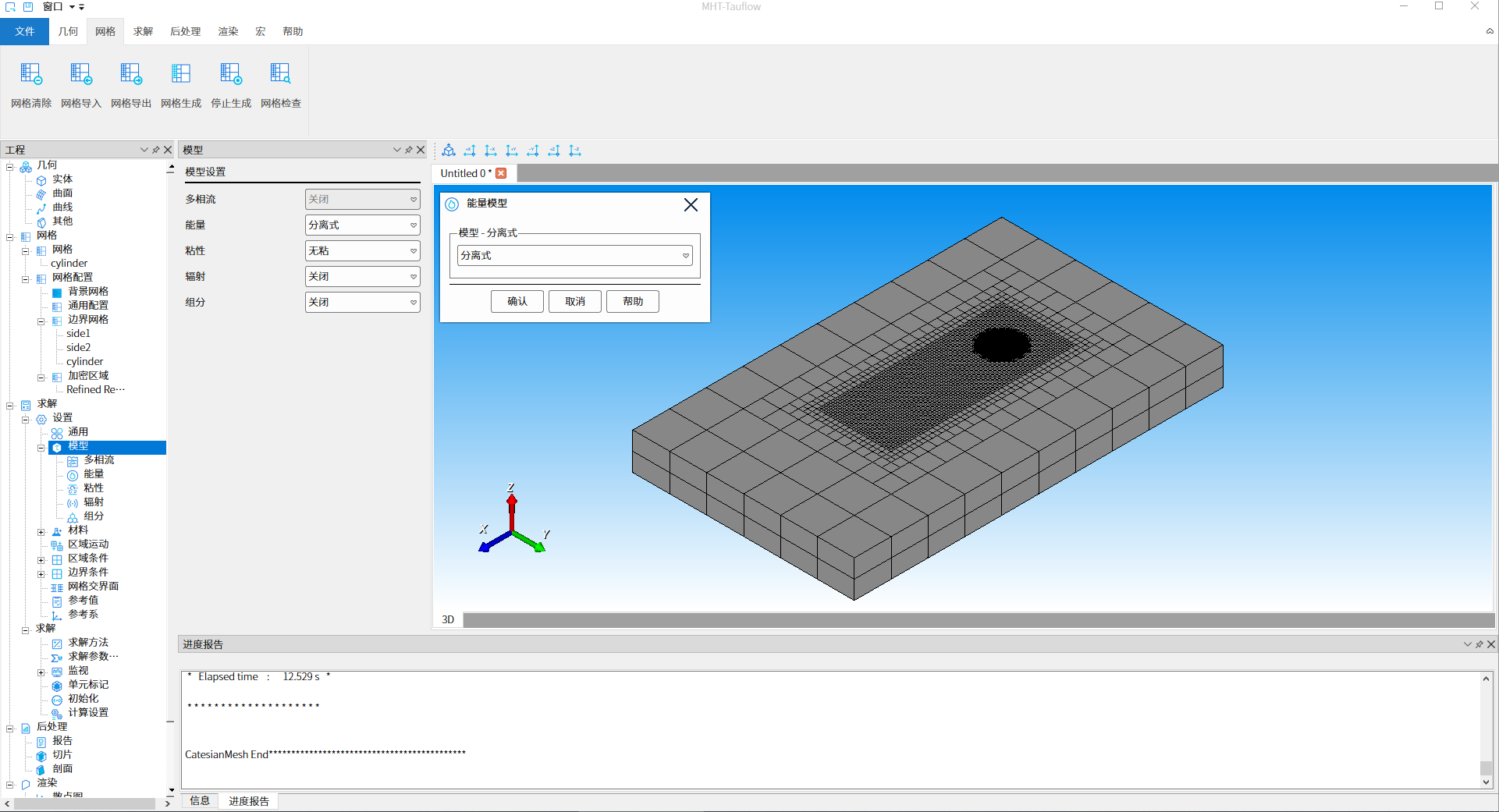

双击工程树结构【求解- 设置 - 模型】节点，在模型设置『能量』下拉框中选择“分离式”选项，点击『确定』按钮，完成开启能量方程操作，如下图14所示
▲图 14 启动能量方程

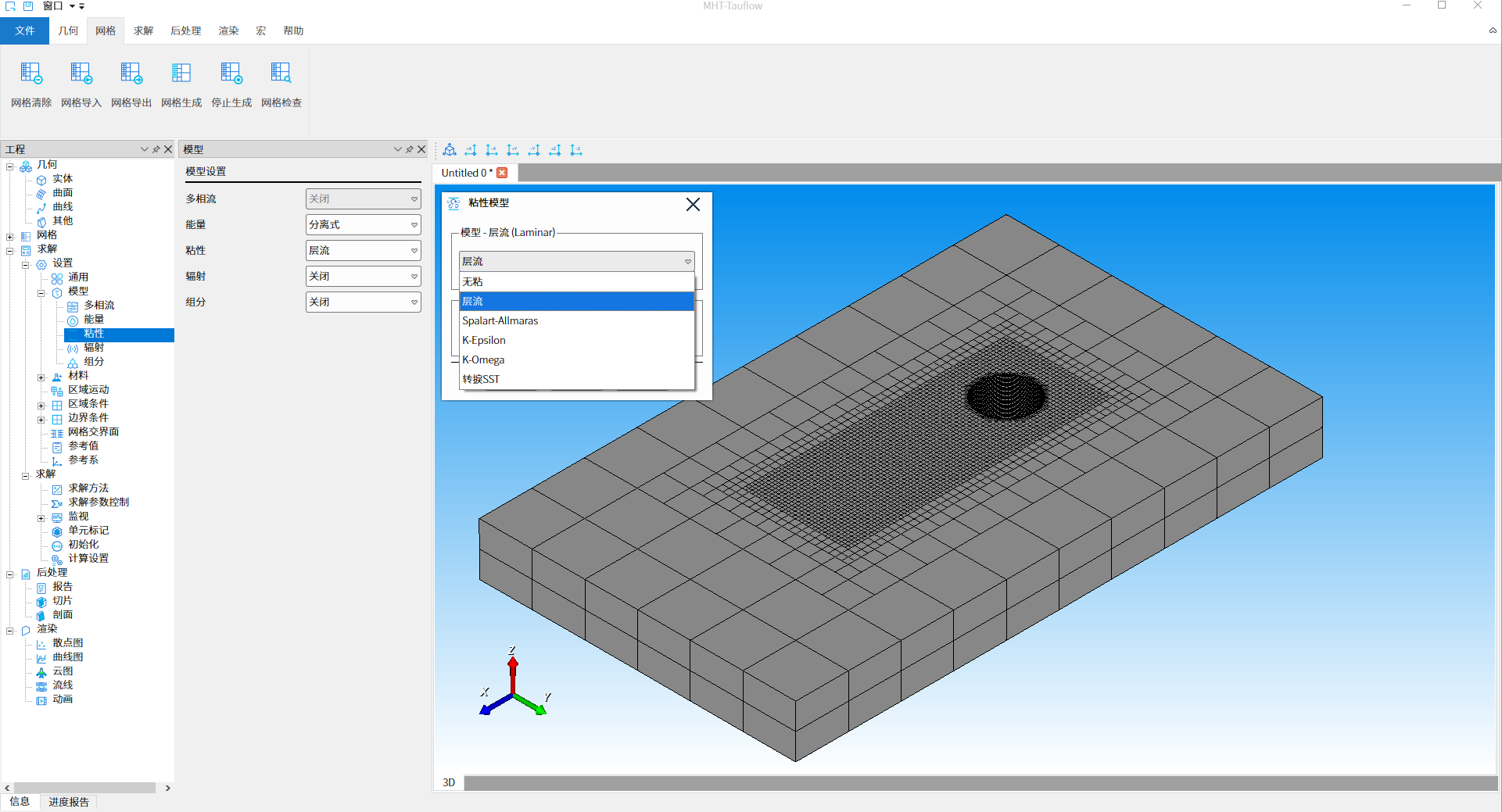

在模型设置『粘性』下拉框中选择“层流”选项，点击『确定』按钮，完成粘性模型选项操作，如下图15所示
▲图 15 模型设置
3.3 材料设置

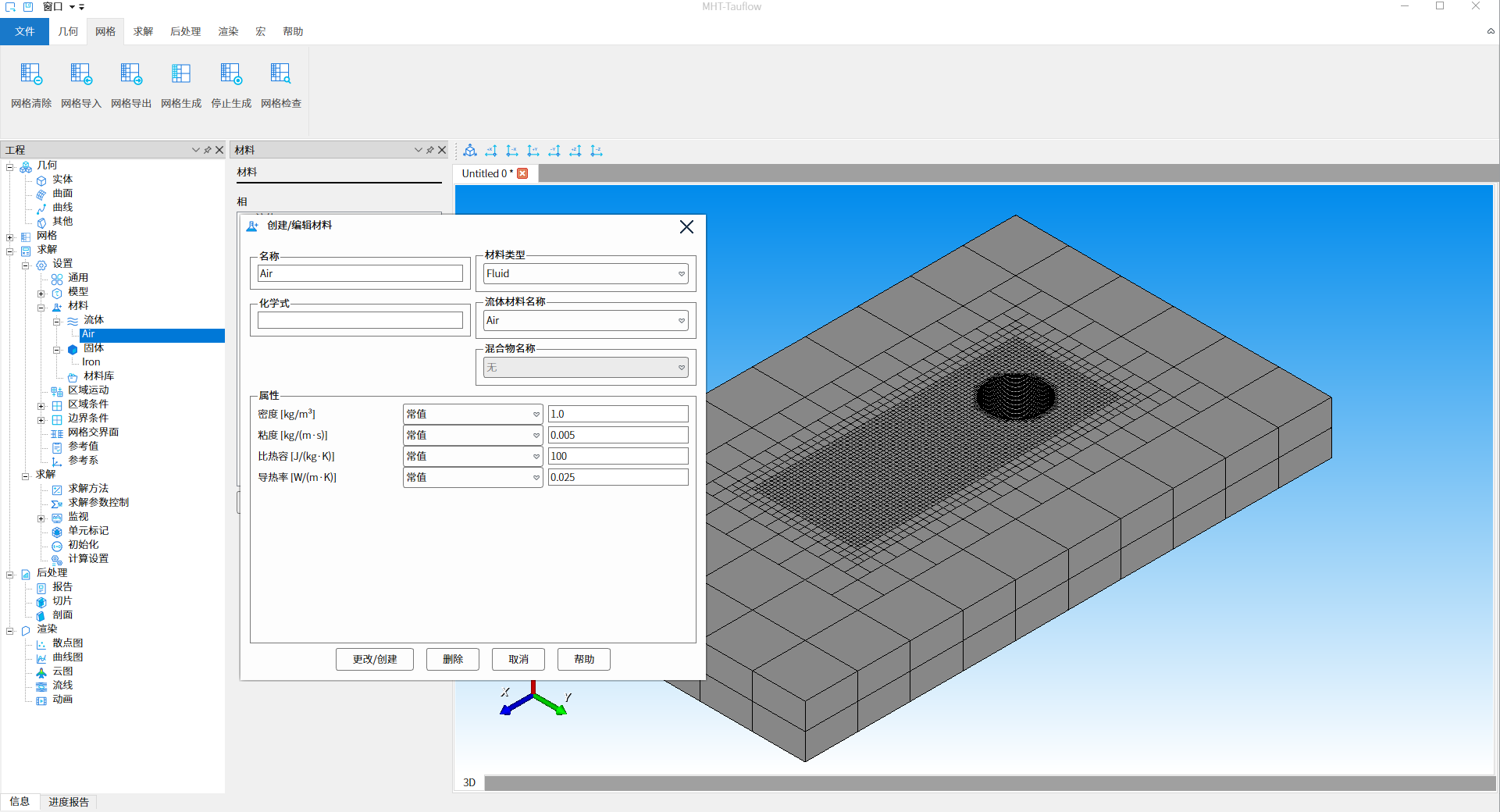

展开工程树结构【求解-设置-材料】节点，双击选择【流体-Air】空气材料节点，打开流体材料『创建/编辑材料』窗口，如下图16所示
密度[kg/m³]：1.0
粘度[kg/(m·s)]：0.005
比热容[J/(Kg.K))]：100
导热率[W/(m·K)]：0.025
▲图 16 材料属性设置
3.4 区域条件

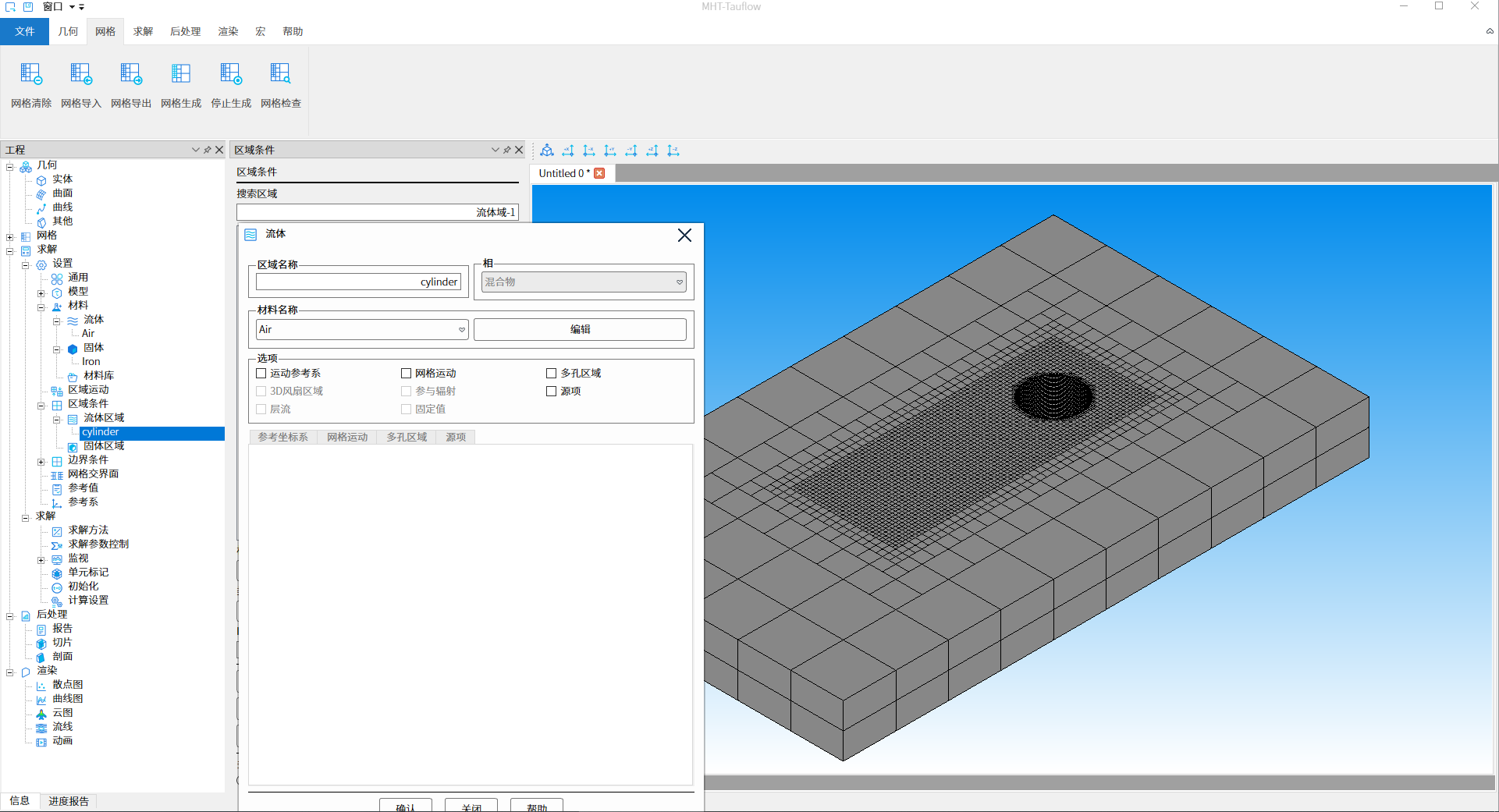

展开工程树结构【求解- 设置 - 区域条件】节点，双击选择【流体区域 - cylinder】流体区域节点，打开『流体』区域设置窗口，如下图17所示，流体区域材料选择Air，其他设置使用默认设置，点击『确定』按钮
▲图 17 单元区域条件设置
3.5 边界条件
展开工程树结构【求解-设置-边界条件】节点，对模型边界条件进行设置，如图18所示
▲图 18 边界条件设置

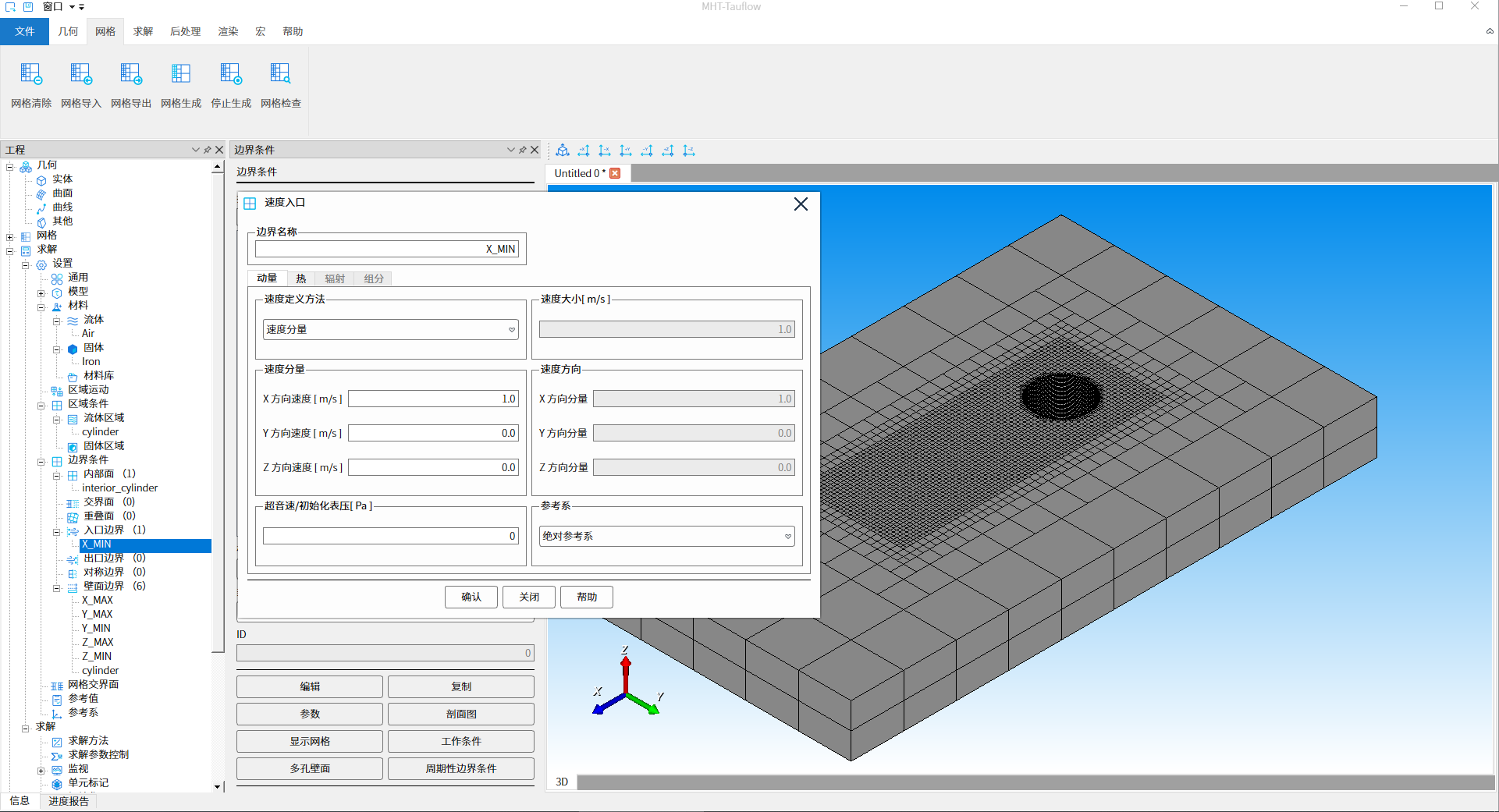

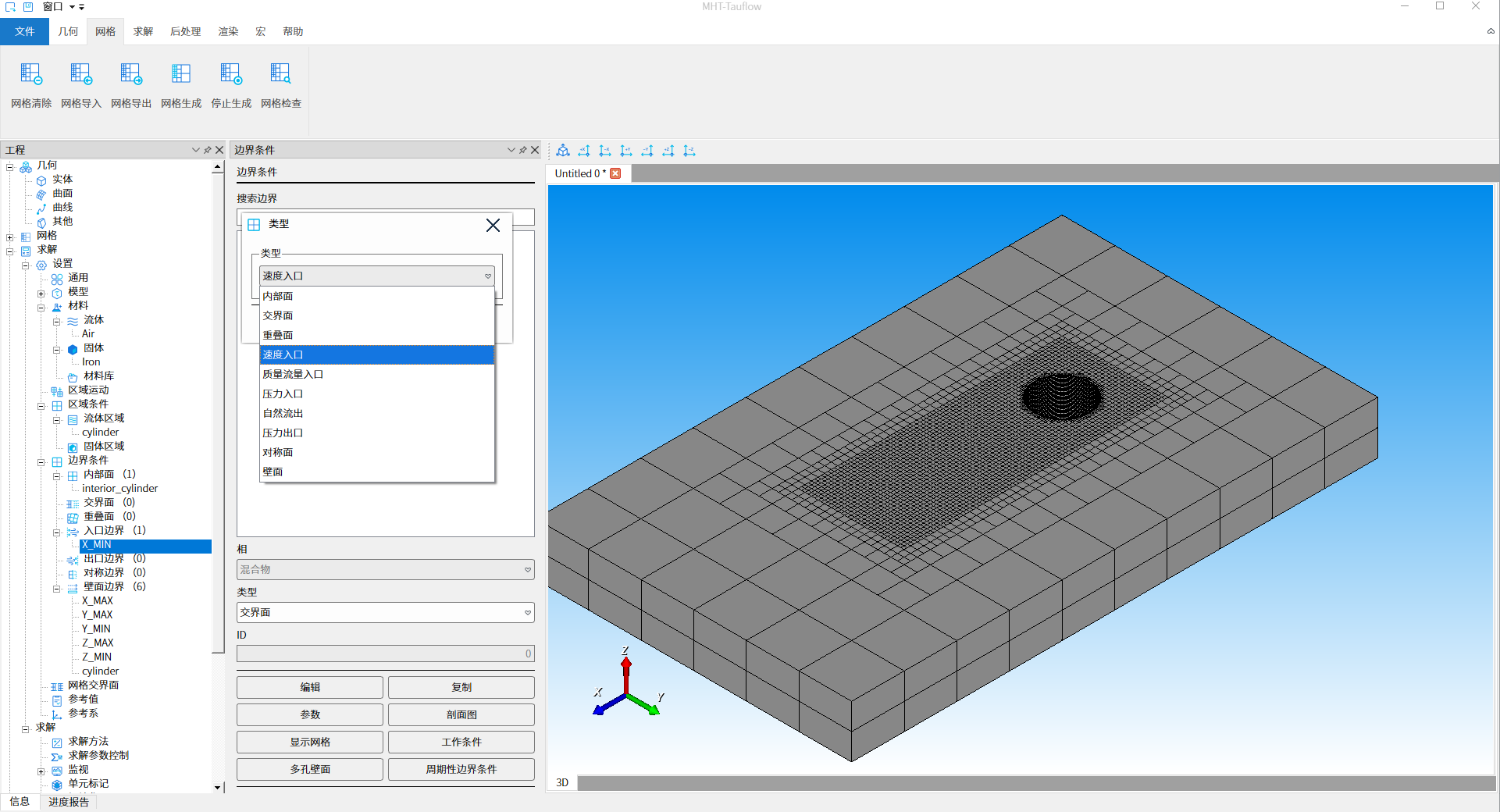

X_MIN：速度入口，流速1m/s，温度293.15K，如下图19、20所示
▲图 19 入口流速设置

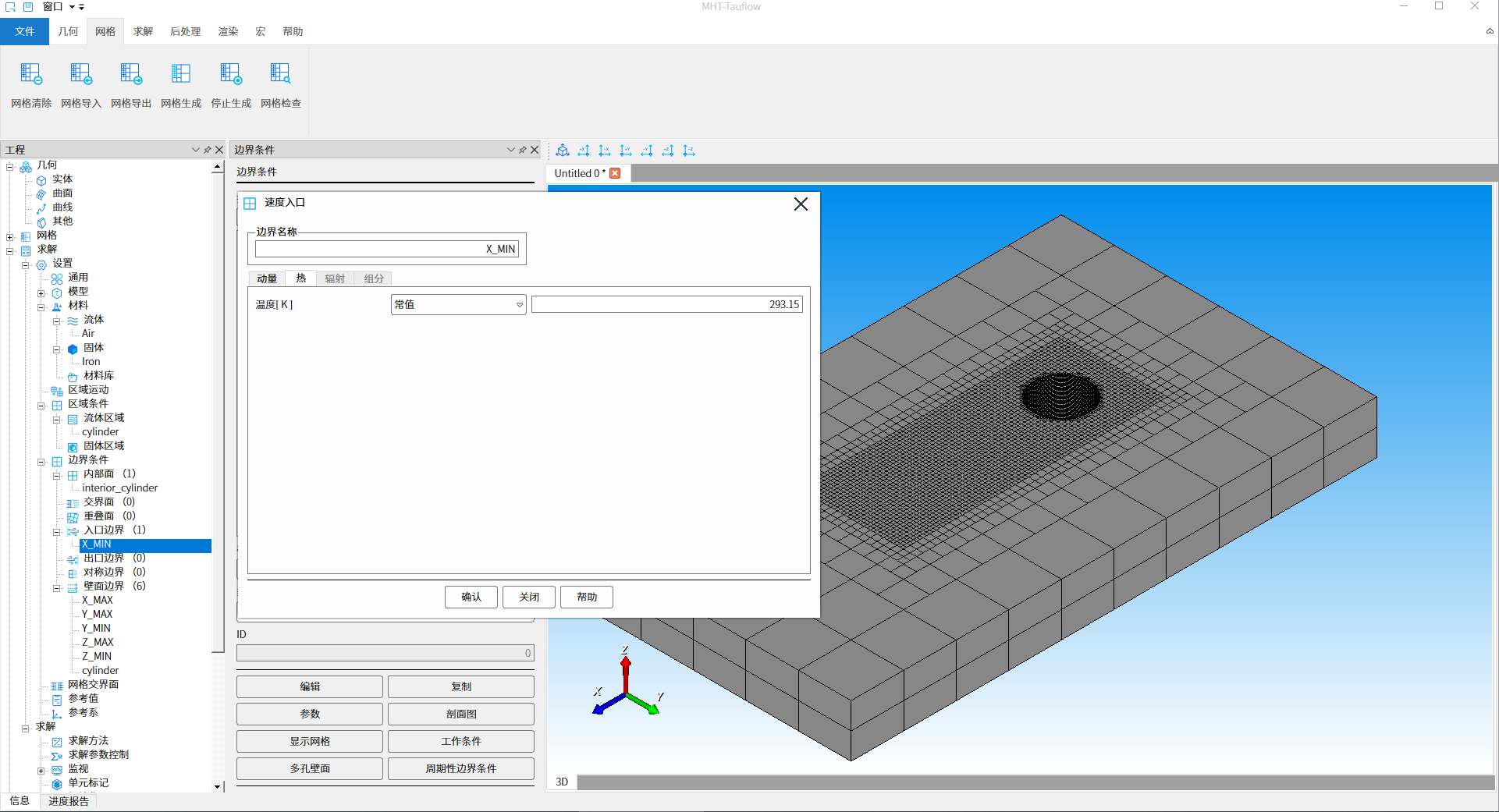

▲图 20 入口温度设置

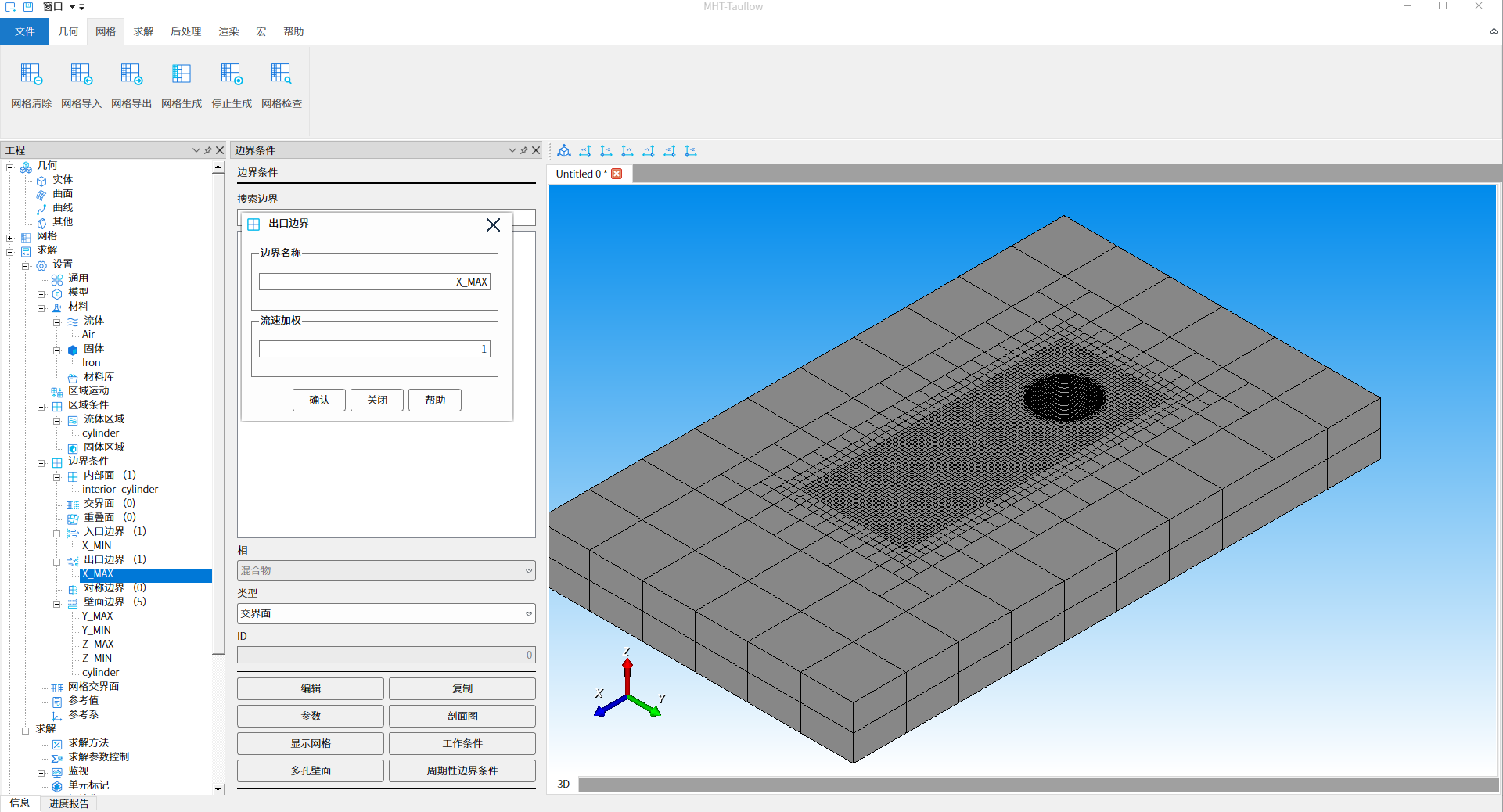

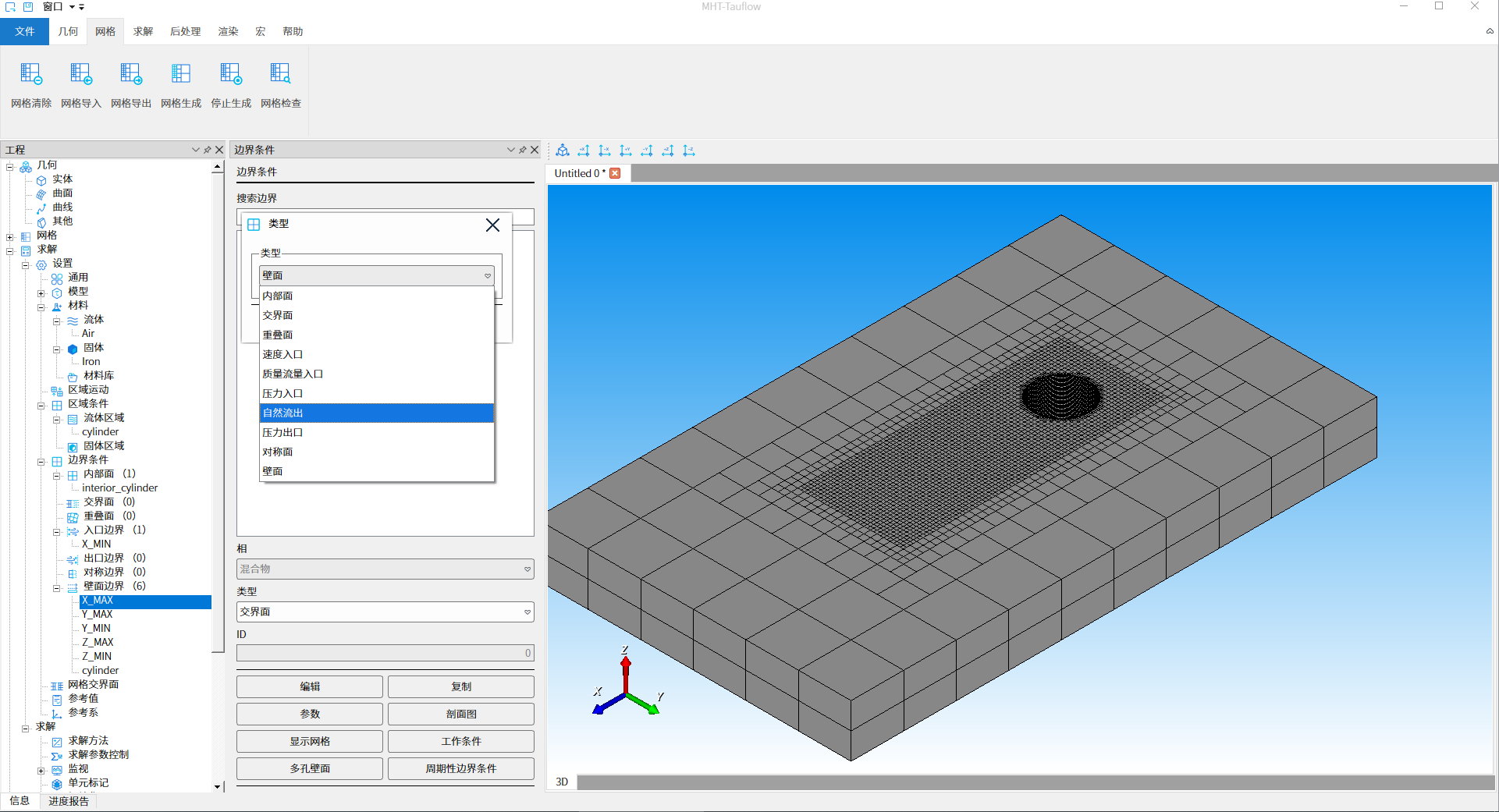

X_MAX：出口，如下图21、22所示
▲图 21 选择出口类型
▲图 22 出口设置界面

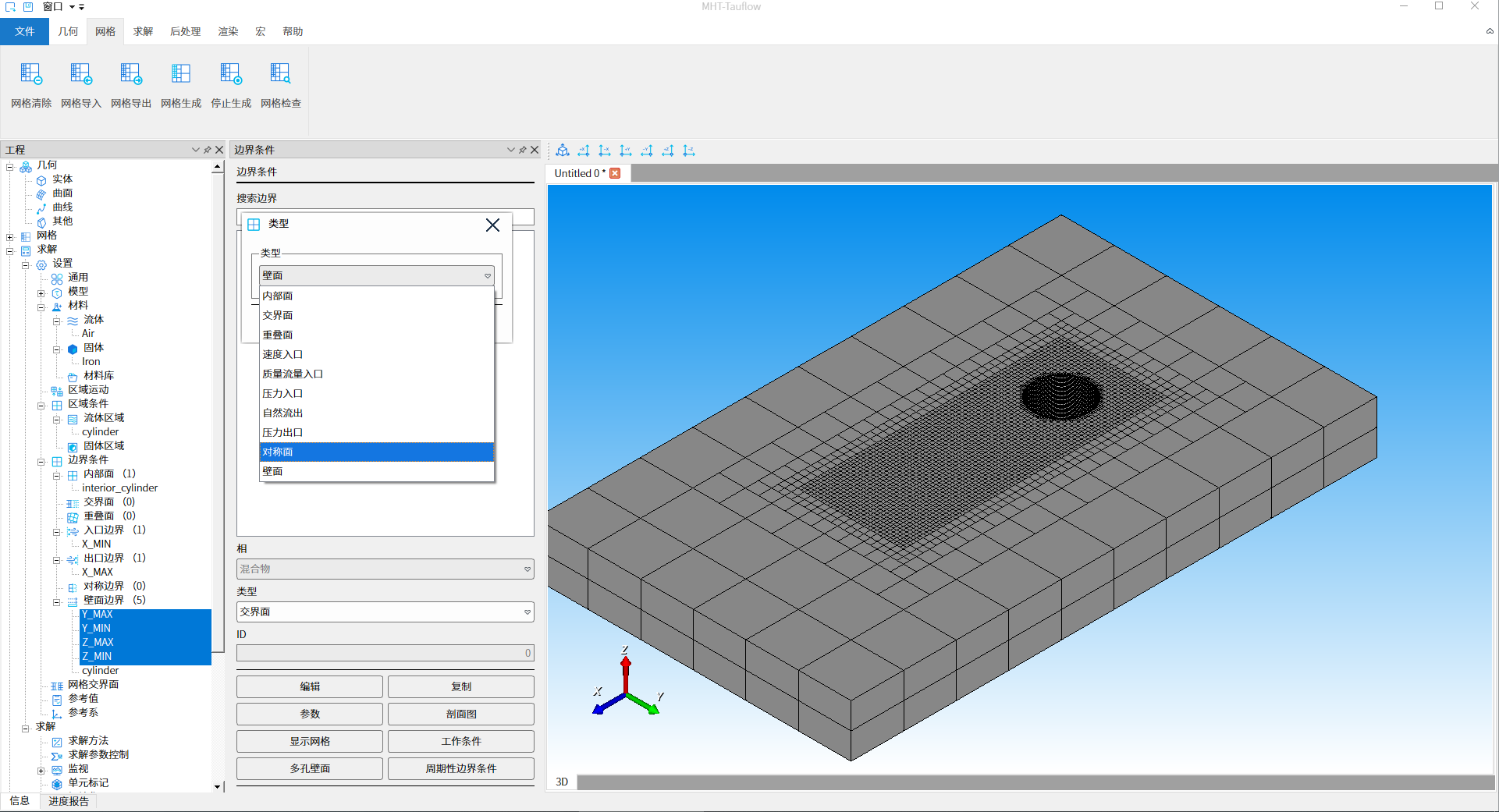

Y_MIN、Y_MAX、Z_MIN、Z_MAX：对称，如下图23所示
▲图 23 对称

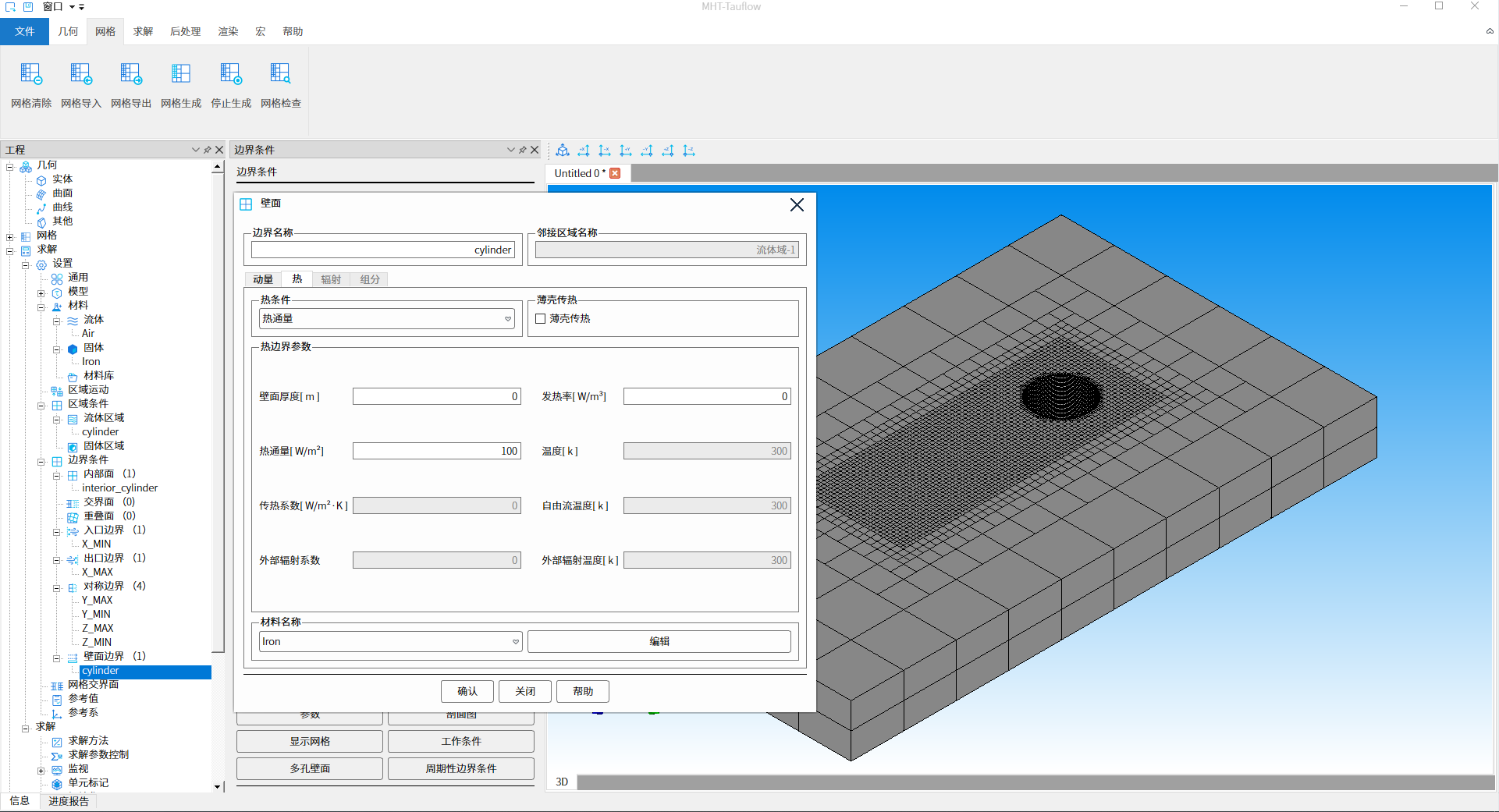

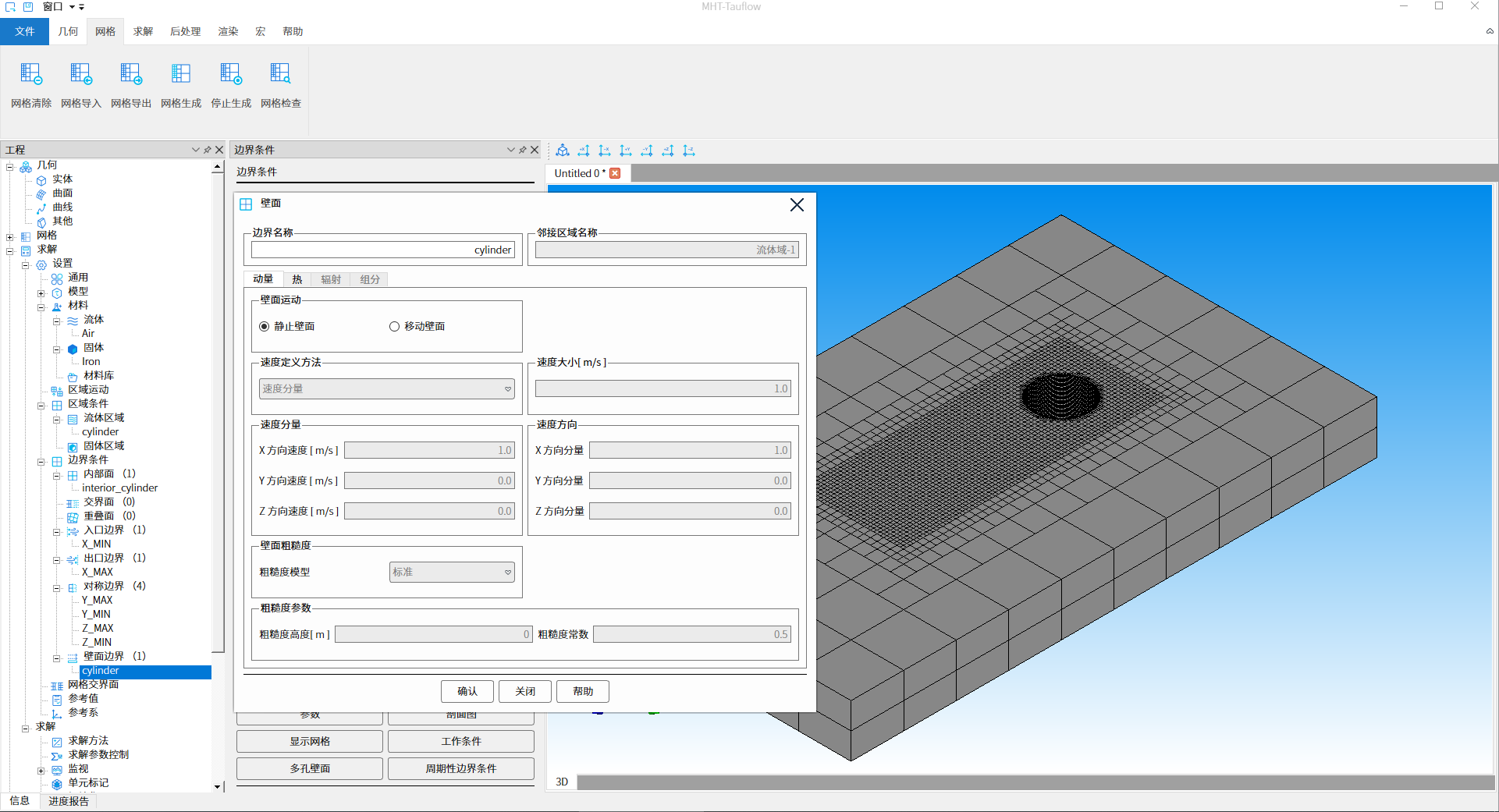

Cylinder：壁面，静止壁面，壁面热通量设置100[W/㎡]，如下图24、25所示
▲图 24 静止壁面
▲图 25 壁面热通量设置
3.6 求解方法

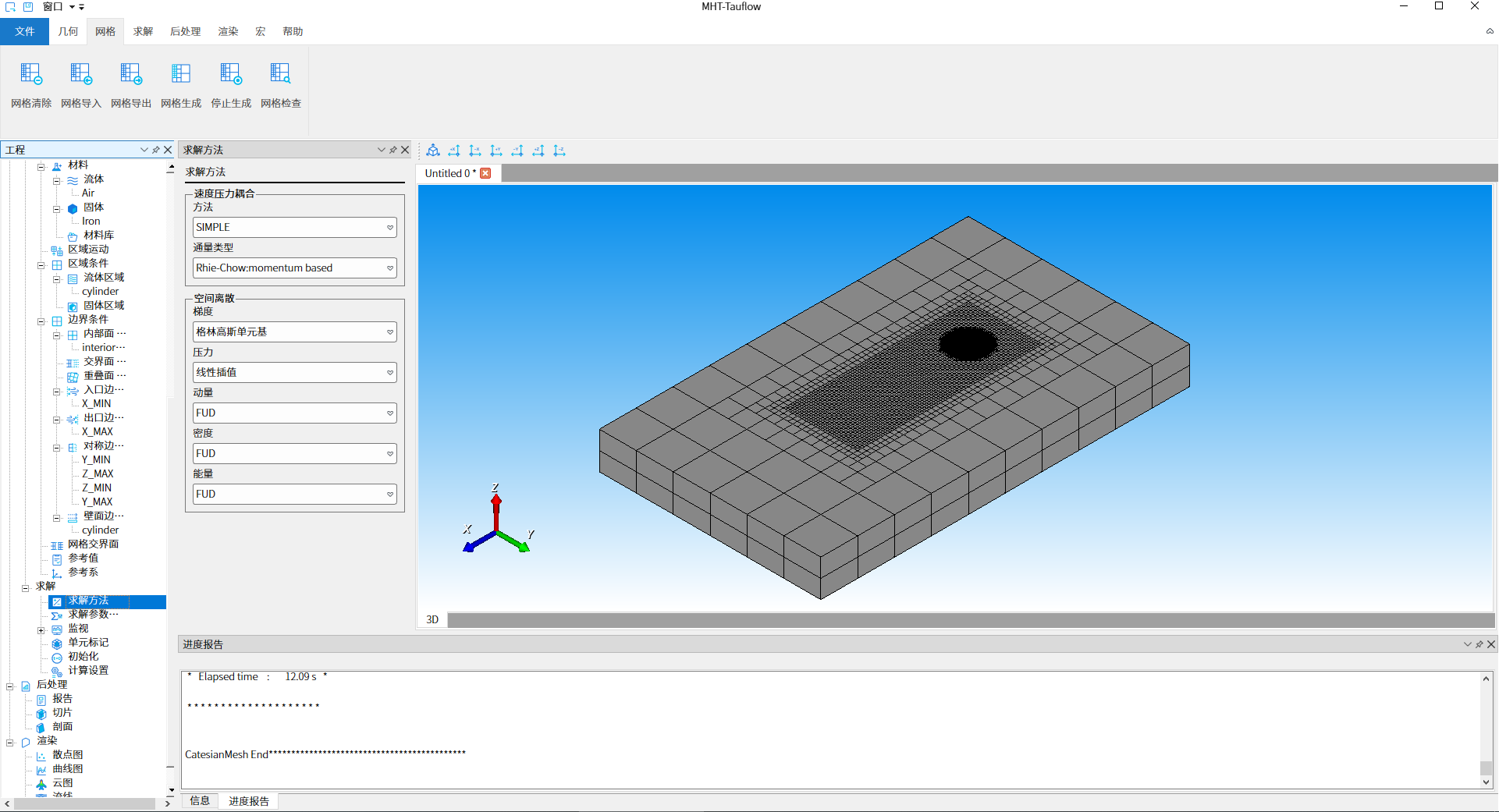

双击工程树结构【求解- 求解 - 求解方法】节点，打开求解方法设置任务页面，如下图26所示
速度压力耦合
方法：SIMPLE
通量类型：Rhie-Chow：momentum based
空间离散
梯度：格林高斯单元基
压力：线性插值
动量：FUD
能量：FUD
▲图 26 求解方法设置
3.7 求解参数

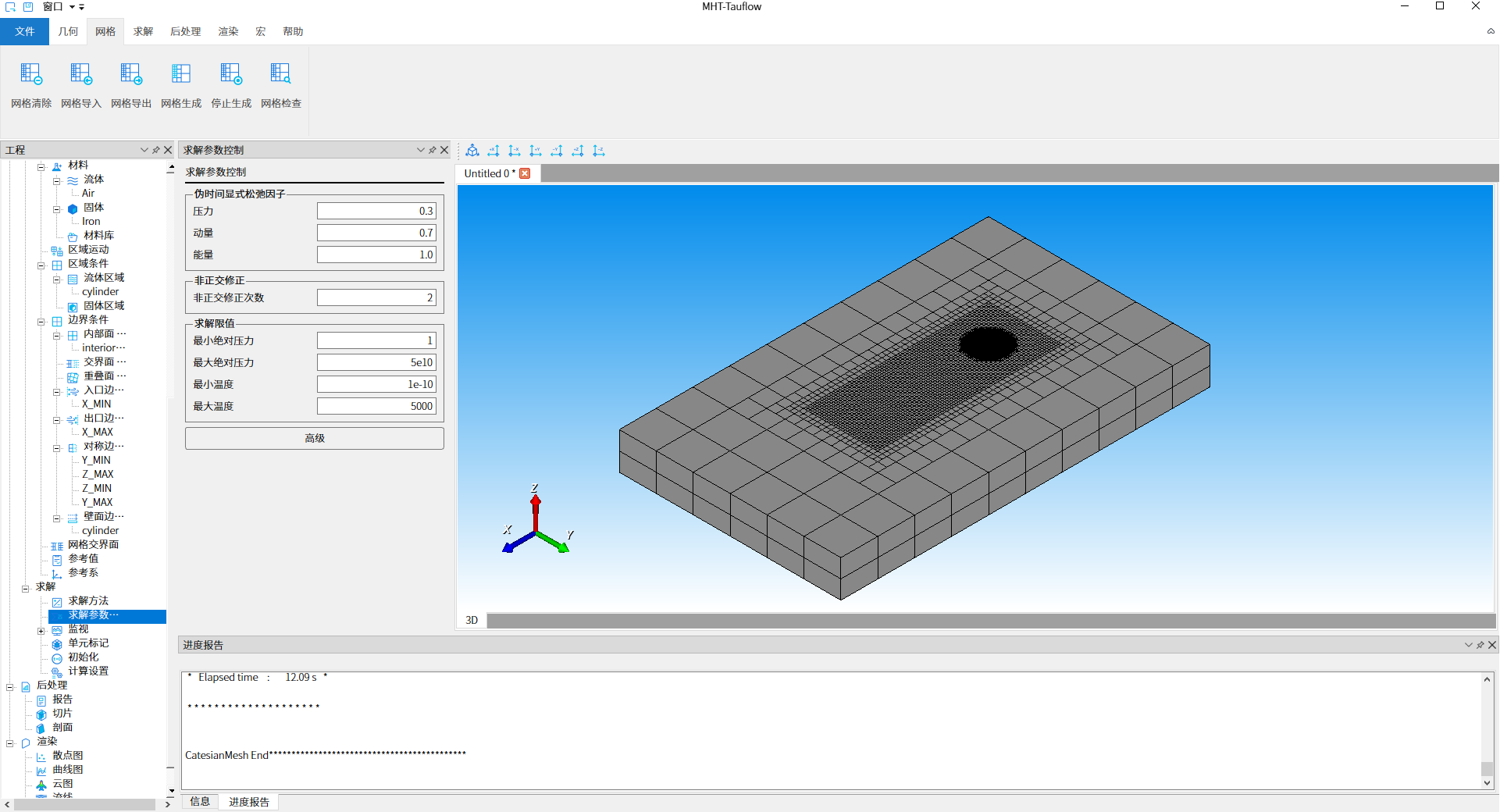

双击工程树结构【求解- 求解- 求解参数控制】节点，打开求解参数控制设置任务页面，如下图27所示，此处使用默认值
▲图 27 求解参数控制设置
3.8 参数监视

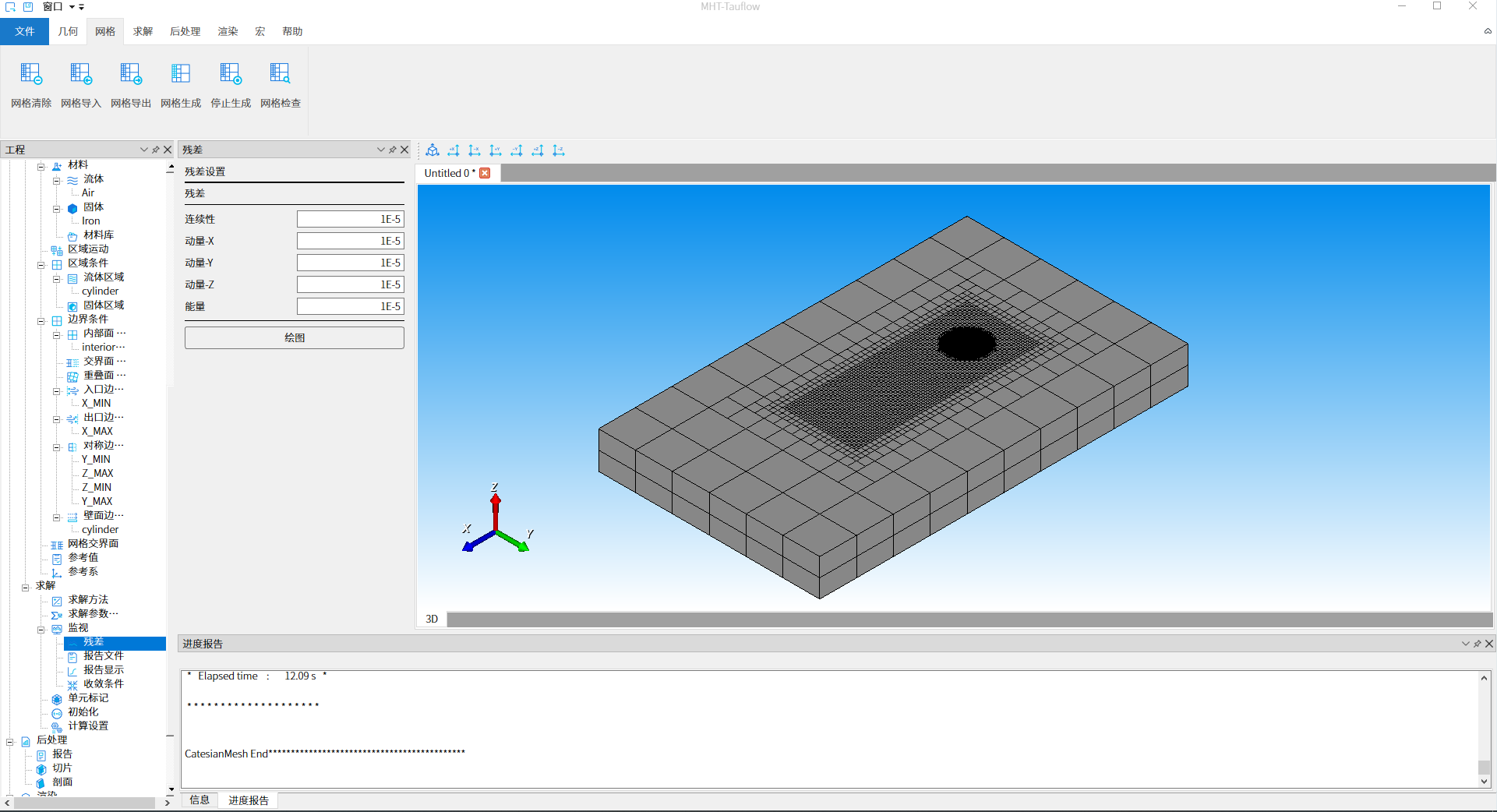

双击工程树结构【求解-求解-监视-残差】节点，打开残差设置任务页面，如下图28所示，此处使用默认值
▲图 28 残差控制器
3.9 初始化

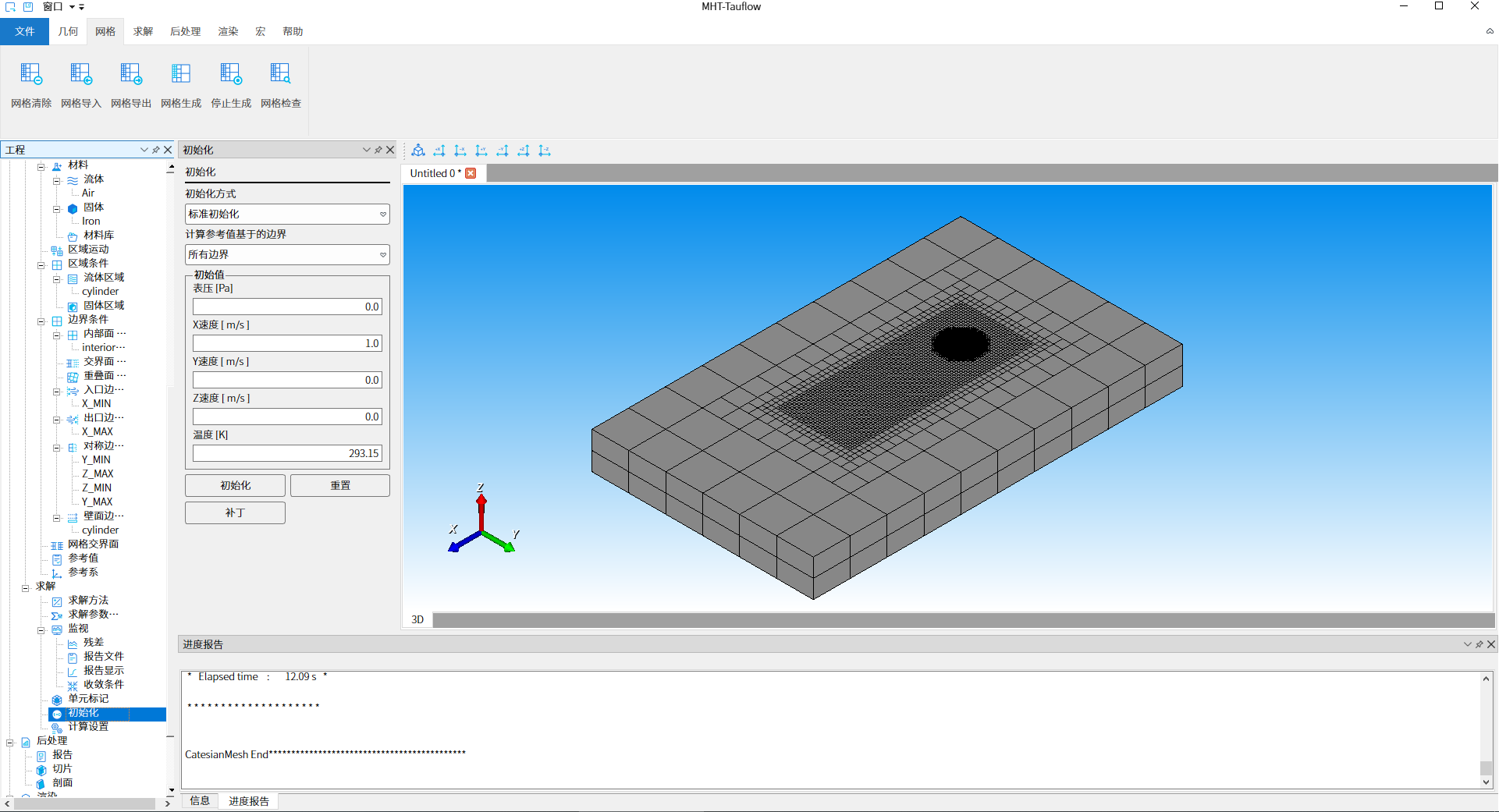

双击工程树结构【求解-求解-初始化】节点，打开初始化设置任务页面，如下图29所示，初始化方式下拉列表选择『标准初始化』
X速度[m/s]：1.0
温度[K]：293.15
▲图 29 标准初始化
3.10 计算设置

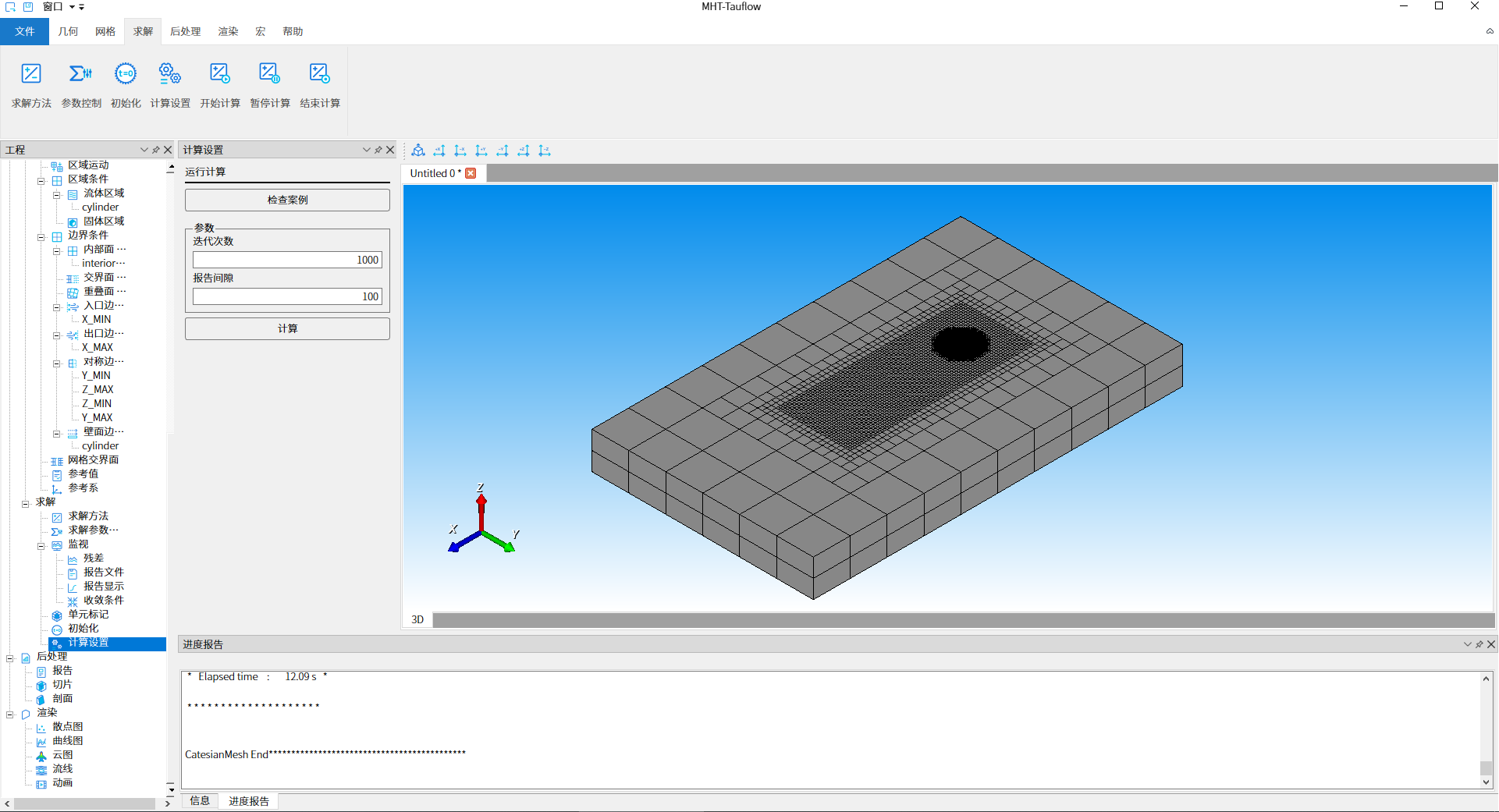

双击工程树结构【求解-求解-计算设置】节点，打开计算设置任务页面，如下图30所示
迭代次数：1000
报告间隙：100
▲图 30 稳态求解设置
四、求解计算

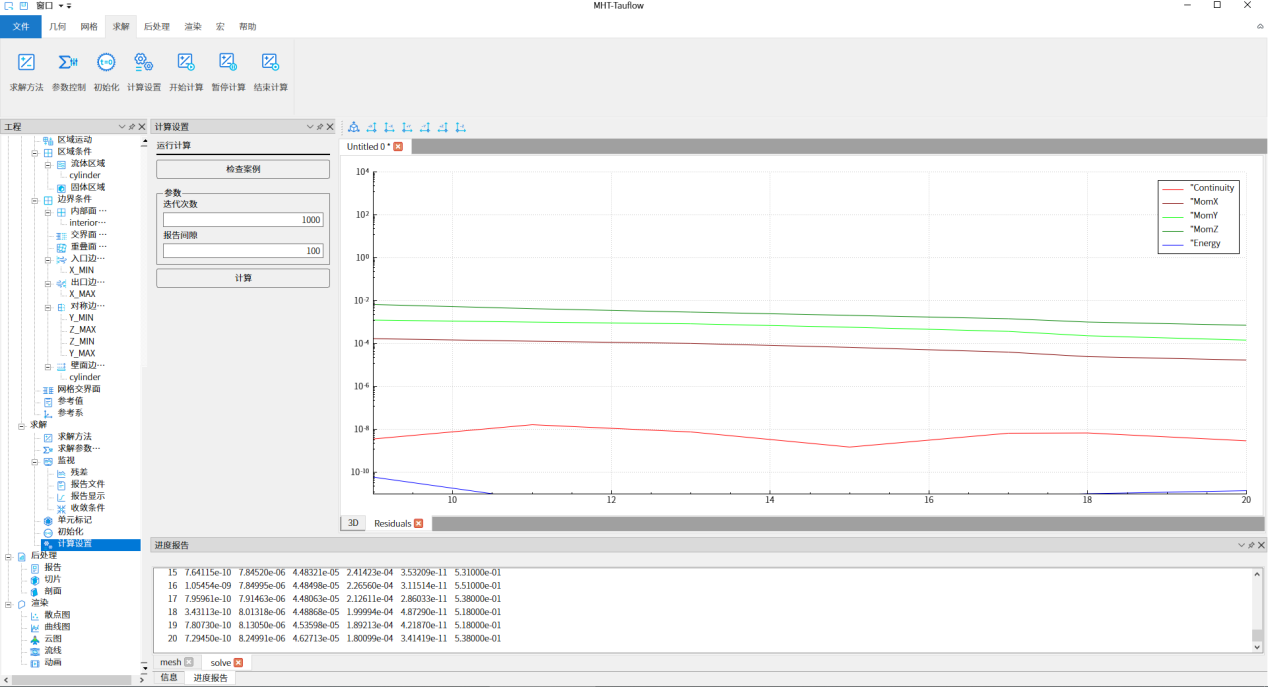

完成上图30所示计算设置后，点击『计算』按钮，开始进行求解计算，如下图31所示
▲图 31 求解计算
五、结果云图查看

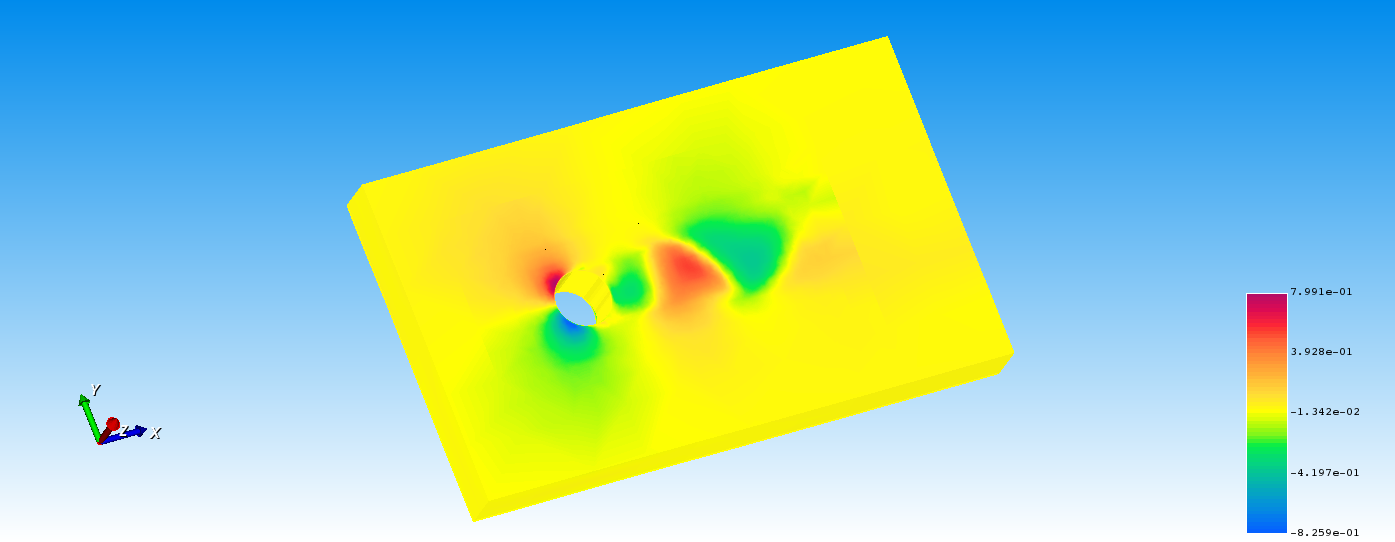

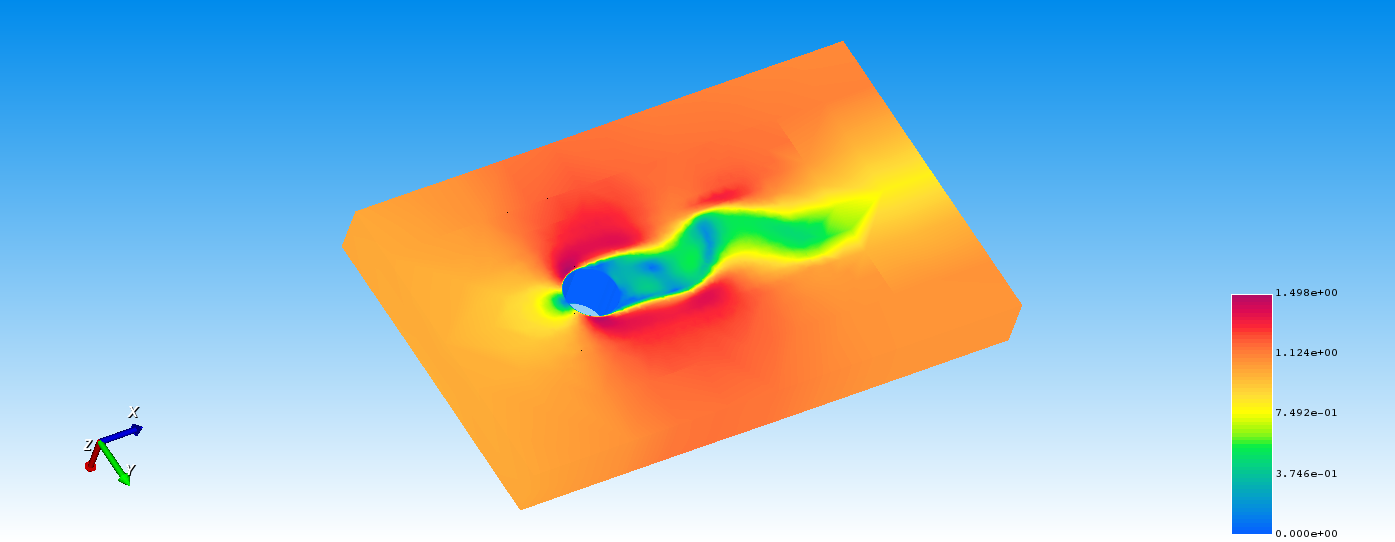

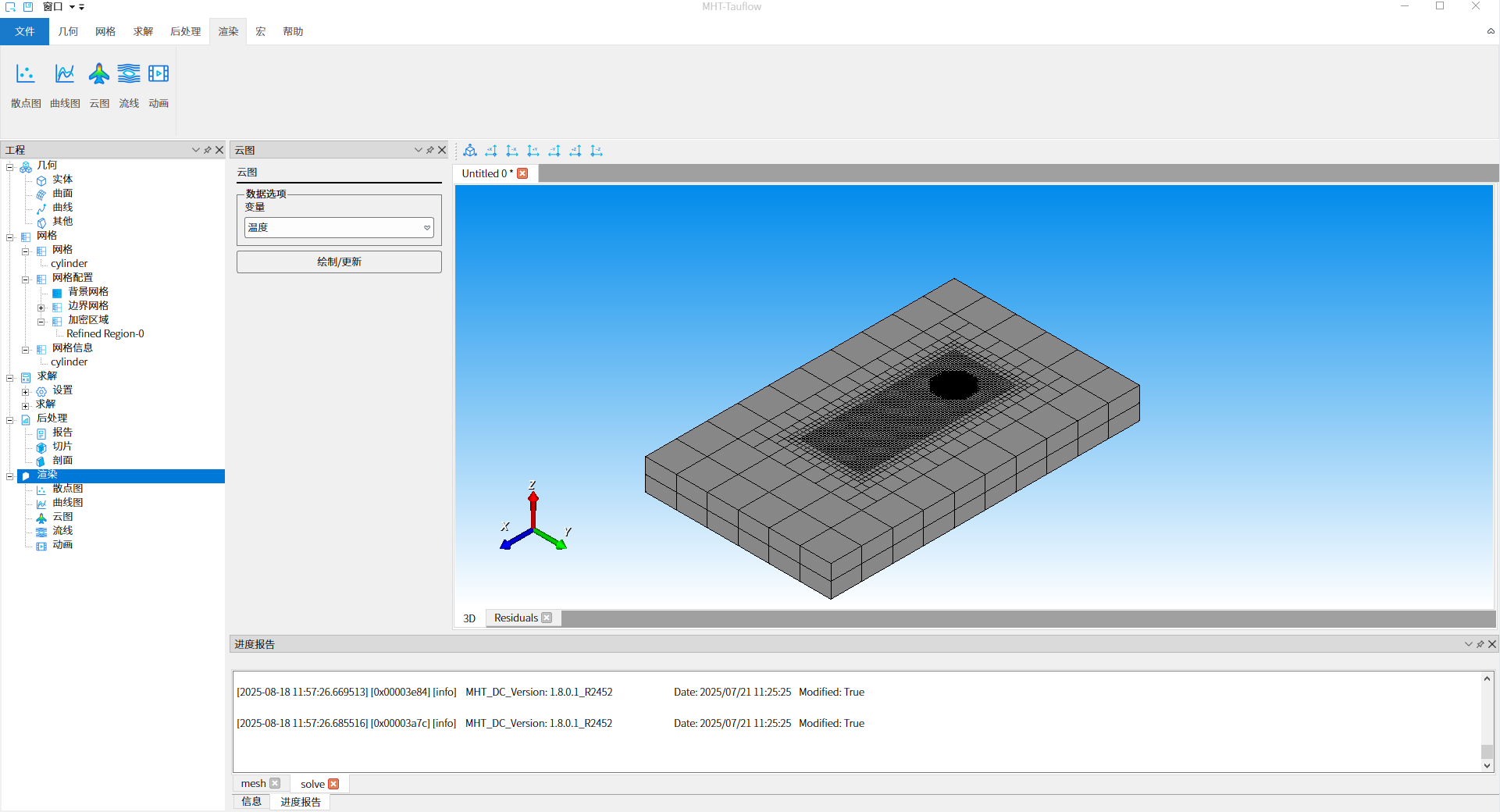

双击工程树结构【渲染-云图】节点，打开后处理云图任务页面，如下图32所示，绘制温度、压力、速度物理场云图，如下图33-37所示
▲图 32 物理场云图查看

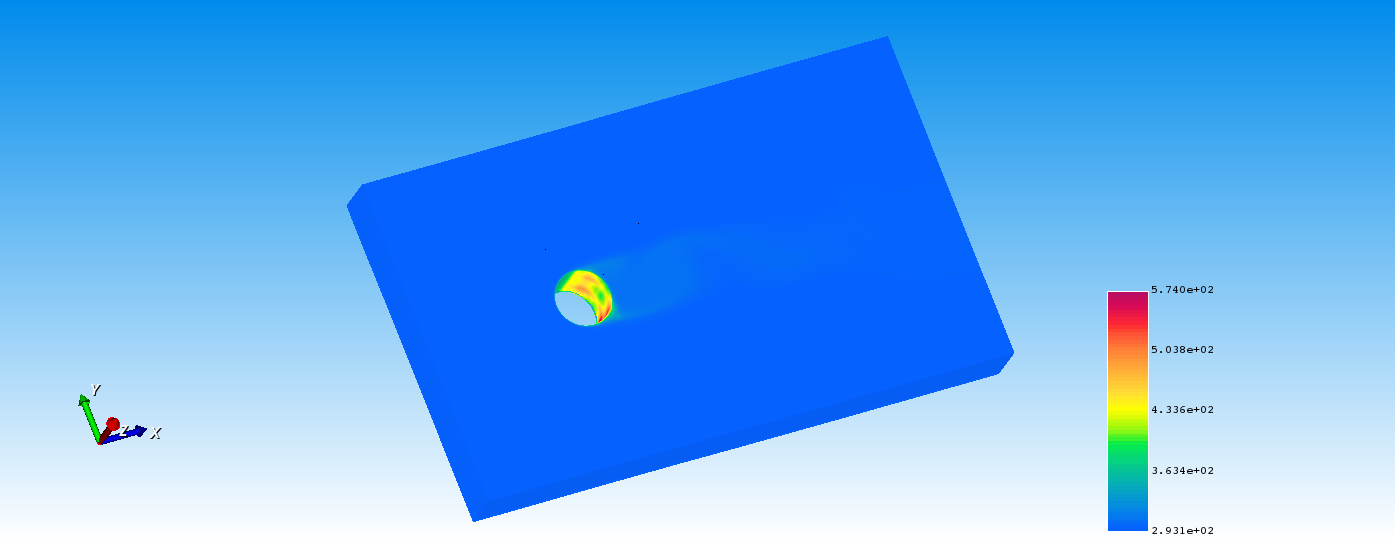

▲图 33 温度场云图

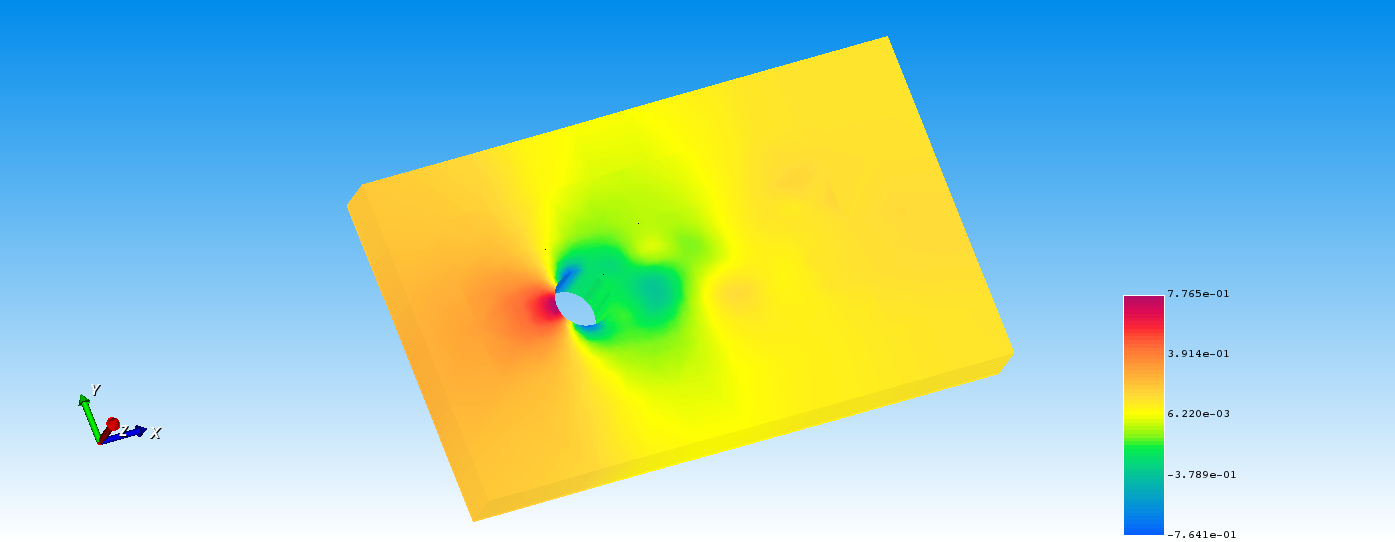

▲图 34 压力场云图
▲图 35 X方向速度云图
▲图 36 Y方式速度云图
▲图 37 速度的模
